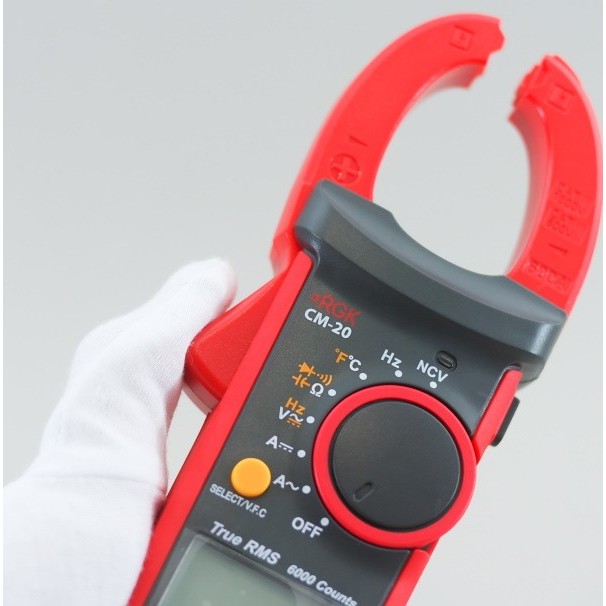

Цифровые токовые клещи RGK CM-20 с поверкой применяются для бесконтактного измерения токов до 600А на проводниках диаметром до 30 мм. Этот прибор ускоряет и упрощает рабочий процесс благодаря тому, что нет необходимости разрезать, распаивать и скручивать обратно провода.
Клещи также обладают функционалом мультиметра, за счет чего комплексную диагностику можно проводить всего одним устройством. При подключении измерительных проводов с щупами специалист может проверять такие параметры, как частота тока, напряжение и сопротивление, прозванивать цепи, а также тестировать диоды и определять емкость конденсаторов. Эта модель прежде всего ориентирована на специалистов в сферах электроэнергетики, строительства и др.
Ключевые особенности
Датчик Холла обеспечивает точное определение переменного тока.
Режим Inrush для замера пускового тока.
NCV – фиксация наличия электрического сигнала без контакта.
Фильтр V.F.C. обеспечивает корректные результаты при тестировании импульсного (ШИМ) оборудования.
Дополнительные функции
Режим REL используется в тех случаях, когда необходимо повысить достоверность показаний электроизмерительных клещей RGK CM-20 с поверкой и минимизировать влияние внешних шумов путем сравнения полученного значения и опорным.
Точная фиксация пускового тока с помощью функции Inrush требуется для проверки электромоторов, сварочного оборудования и другой техники, для которой характерны резкие всплески электросигнала.
Измерение температуры
При подключении термопары можно замерять температуру -20°C до 400°C с разрешением 1°С. Эта функция хорошо дополняет возможности прибора, позволяет обойтись без дополнительного оборудования и особенно полезна при работе с распределительными щитами.
Удобство и наглядность
Автоматическое отключение после 15 минут бездействия экономит заряд элементов питания. Светодиодная подсветка рабочей области повышает безопасность замеров при работе в темноте и при большой скученности проводников. Показания отображаются на дисплее легко различимым шрифтом. При необходимости можно вывести на экран MIN/MAX. Аналоговая шкала упрощает восприятие и наглядно демонстрирует динамику параметров.
Безопасность
Токоизмерительные клещи RGK CM-20 с поверкой оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону силовой линии, двойной изоляцией и соответствуют категориям защищенности от перегрузки CATII 1000В/CATIII 600В.
RGK CM-20 с поверкой
Параметры измерения силы переменного тока
Пределы измерений, А
Частота, Гц
Разрешение (единица младшего разряда (е.м.р.)), А
Пределы допускаемой основной абсолютной погрешности измерений, А
60,00
от 45 до 400
0,01
±(0,025*I+5 е.м.р.)
600,0
0,1
Примечание – I – измеренное значение силы переменного тока, А
Параметры измерения силы постоянного тока
Пределы измерений, А
Разрешение (единица младшего разряда (е.м.р.)), А
Пределы допускаемой основной абсолютной погрешности измерений, А
60,00
0,01
±(0,025*I+5 е.м.р.)
600,0
0,1
Примечание – I – измеренное значение силы постоянного тока, А
Параметры измерения напряжения переменного тока
Пределы измерений, В
Частота, Гц
Разрешение (единица младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсолютной погрешности измерений, В
6,000
от 40 до 400
0,001
±(0,012*U+5 е.м.р.)
60,00
0,01
600,0
0,1
750
1
±(0,015*U+5 е.м.р.)
Примечание – U – измеренное значение напряжения переменного тока, В
Параметры измерения напряжения постоянного тока
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
600,0 мВ
0,1 мВ
±(0,01*U+8 е.м.р.)
6,000 В
0,001 В
±(0,008*U+1 е.м.р.)
60,00 В
0,01 В
±(0,008*U+3 е.м.р.)
600,0 В
0,1 В
1000 В
1 В
±(0,01*U+3 е.м.р.)
Примечание – U – измеренное значение напряжения постоянного тока, мВ, В
Параметры измерения электрического сопротивления постоянному току
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом
0,1 Ом
±(0,012*R+2 е.м.р.)
6,000 кОм
0,001 кОм
±(0,01*R+2 е.м.р.)
60,00 кОм
0,01 кОм
600,0 кОм
0,1 кОм
6,000 МОм
0,001 МОм
±(0,012*R+2 е.м.р.)
60,00 МОм
0,01 МОм
±(0,015*R+5 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения электрической ёмкости
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
60,00 нФ
0,01 нФ
±(0,04*C+25 е.м.р.)
600,0 нФ
0,1 нФ
±(0,04*C+5 е.м.р.)
6,000 мкФ
0,001 мкФ
60,00 мкФ
0,01 мкФ
600,0 мкФ
0,1 мкФ
6,000 мФ
0,001 мФ
±0,1*C
60,00 мФ
0,01 мФ
погрешность не нормируется
Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
Диапазон измерений, °С
Разрешение (единица младшего разряда (е.м.р.)), °С
Пределы допускаемой основной абсолютной погрешности измерений, °С)
от –20 до +400
1
±(0,03*T+5 е.м.р.)
Примечание – T – измеренное значение температуры, °С; Погрешность нормирована без учета погрешности используемой термопары
Температурные коэффициенты
Модификация
Температурный коэффициент
RGK CM-20
0,1°С
Параметры измерения частоты
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц
0,01 Гц
±(0,001*F+4 е.м.р.)
600,0 Гц
0,1 Гц
6,000 кГц
0,001 кГц
60,00 кГц
0,01 кГц
600,0 кГц
0,1 кГц
1,000 МГц
0,001 МГц
Примечание – F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц
Общие характеристики
Наименование характеристики
Значение
Разрядность дисплея
6000
Отображение полярности
автоматическая
Защита от перегрузки
600 В RMS
Индикация перегрузки
“OL” или “-OL”
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей
дополнительная погрешность ± 1,0%
Диаметр захвата
30 мм
Рабочая высота над уровнем моря
до 2000 м
Класс защиты от перенапряжения
CAT II 1000 В, CAT III 600 В
Рабочие условия измерений:– температура окружающего воздуха– относительная влажность воздуха
от 0°С до +50°С80% при температуре от 0°С до +30°С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°С
Нормальные условия измерений: – температура окружающего воздуха– относительная влажность воздуха
от +18°С до +28°Сот 30 до 80%
Температура храненияВлажность хранения
от -20°С до +60°С до 80%
Степень загрязнения
2
Питание
2 батарейки ААА, 1,5 В
Параметры электрического питания:– напряжение постоянного тока
