Описание

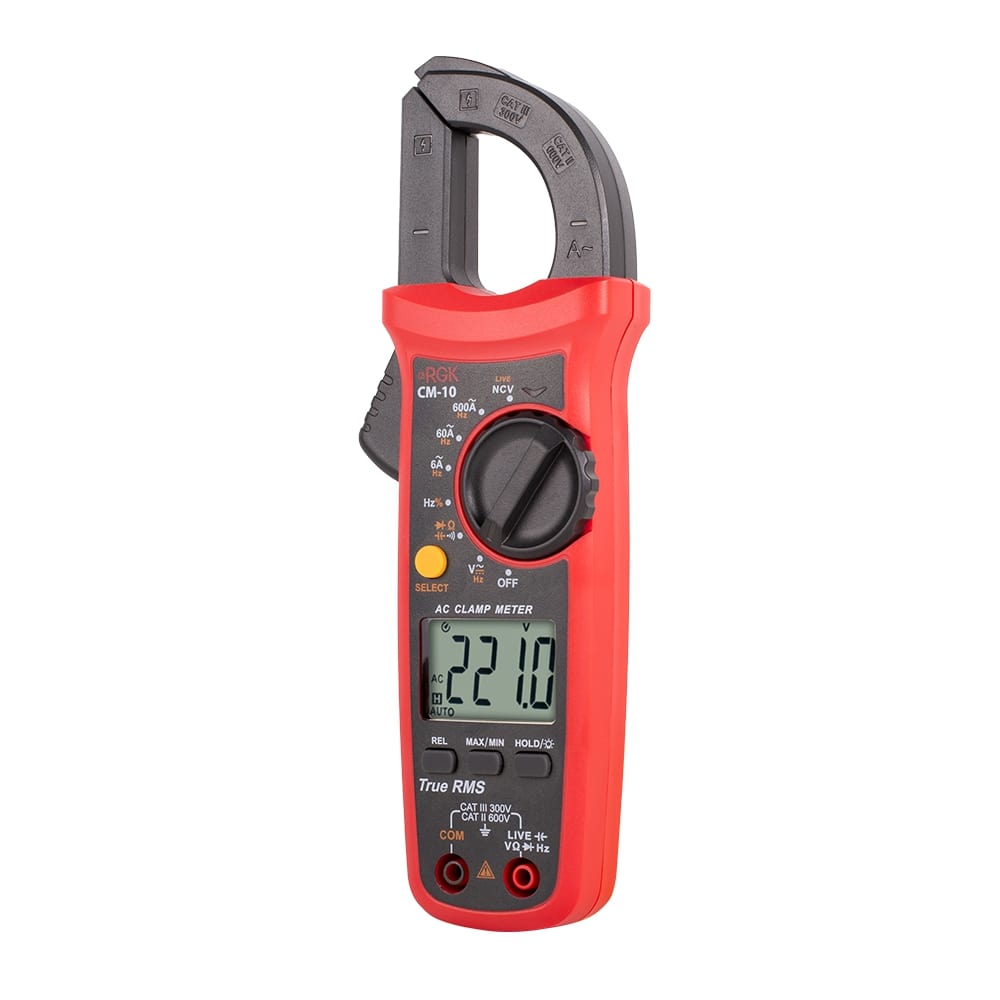

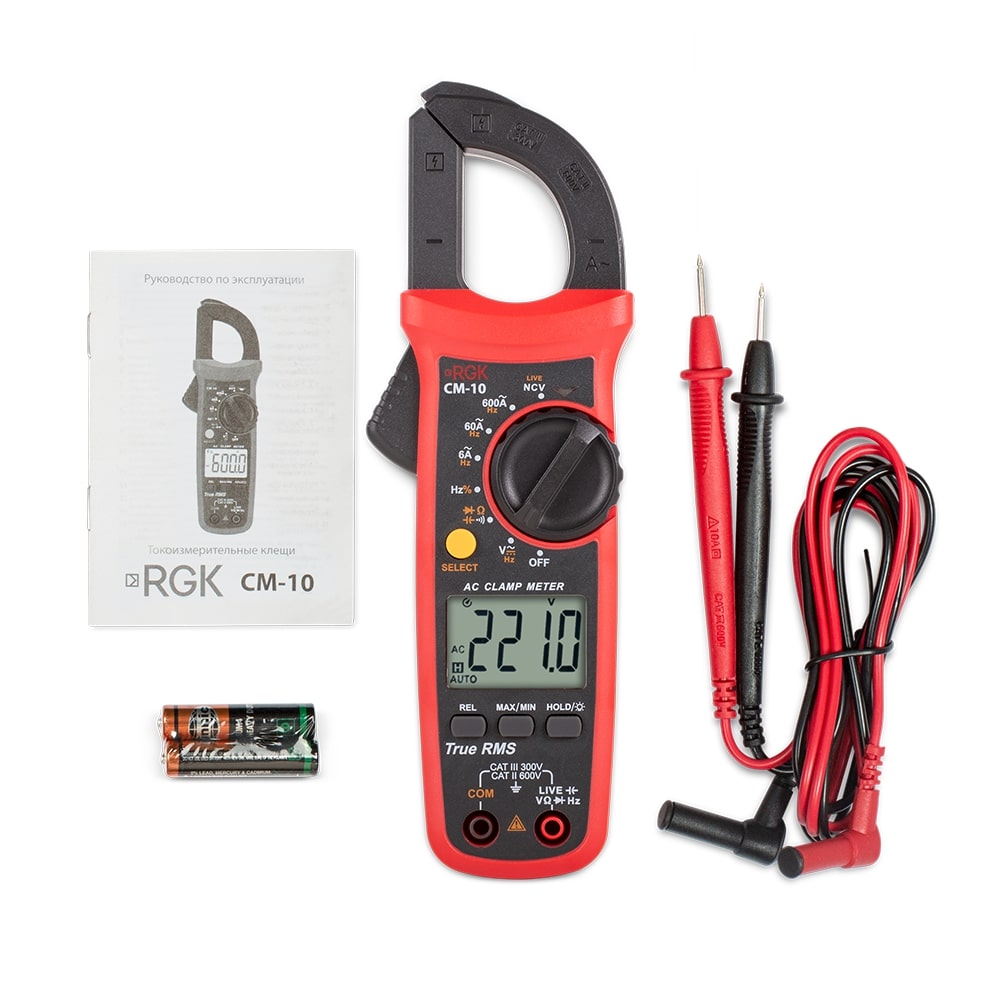

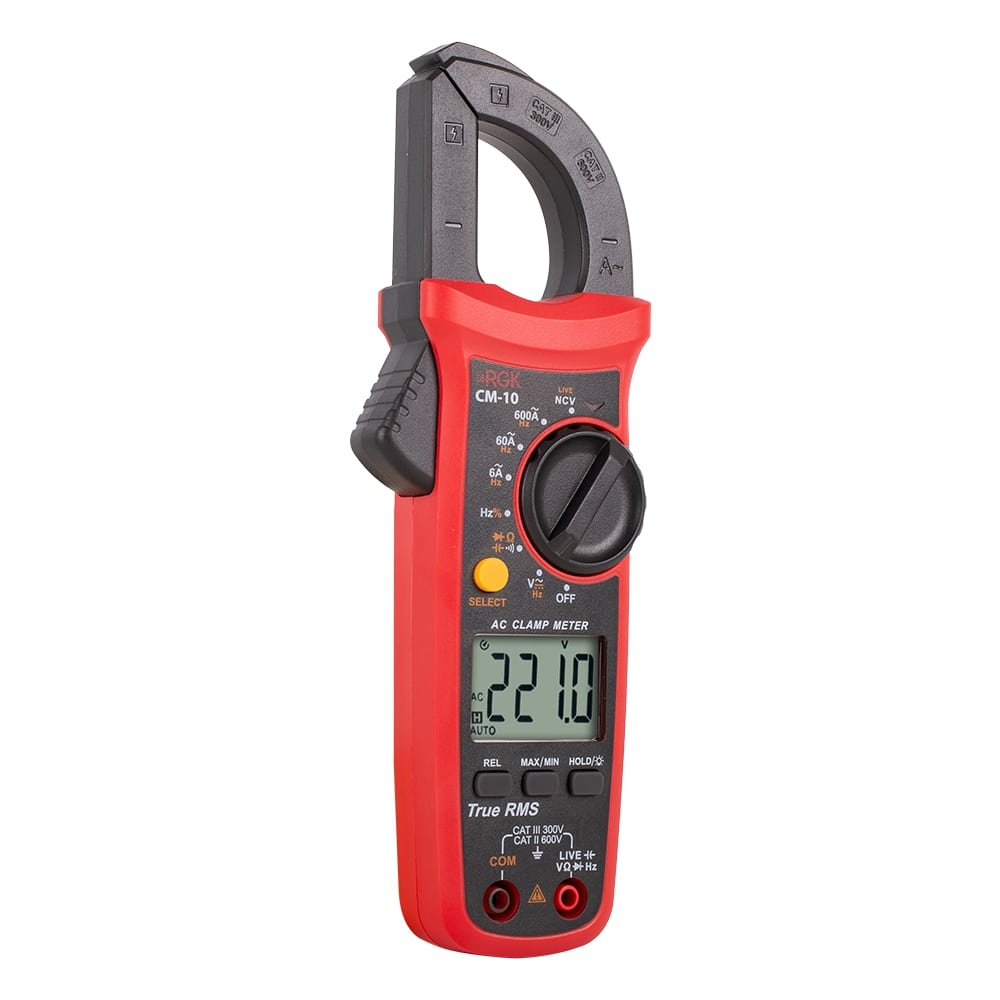

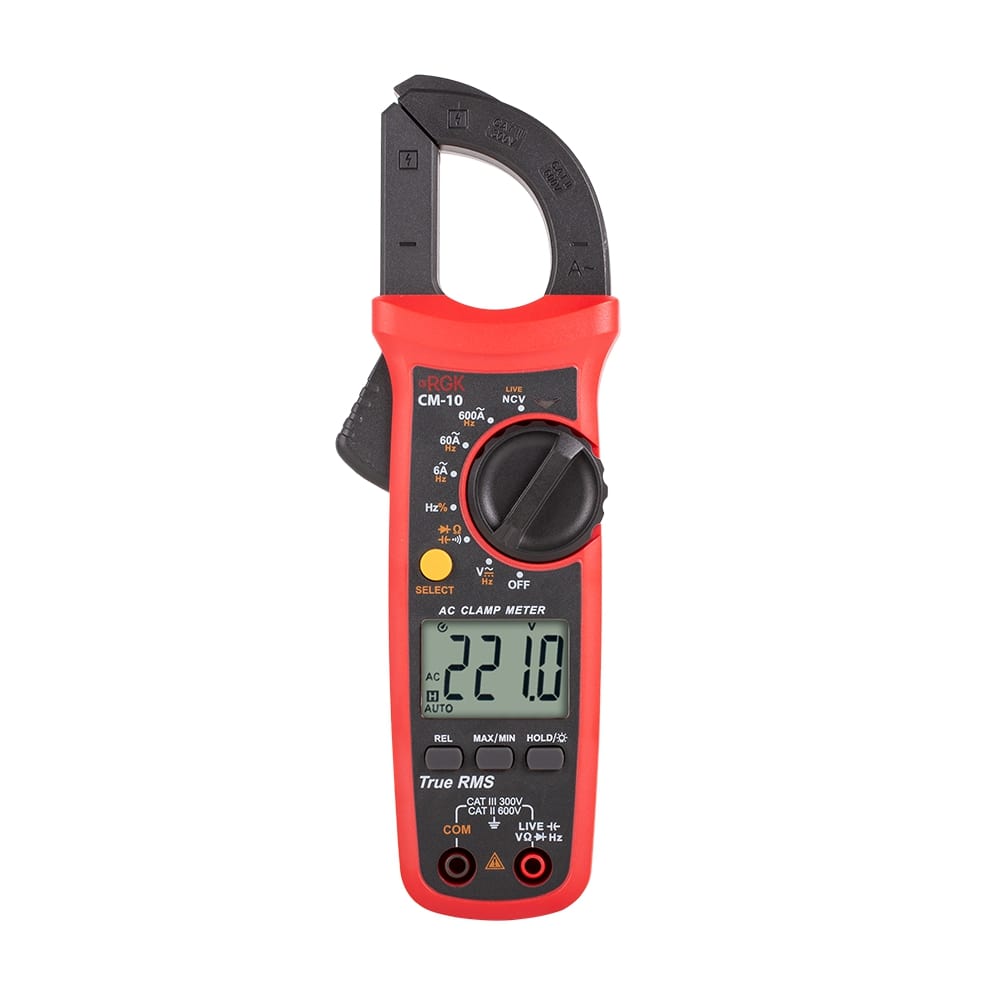

Цифровые токовые клещи RGK CM-10 с поверкой – это удобный и безопасный прибор для измерения больших значений силы переменного тока вплоть до 600А, дополнительно снабженный функционалом мультиметра.. Прибор применяется как для решения профессиональных задач в сфере электроэнергетики, так и для бытовых или любительских измерений.
Технические особенности
- Датчик Холла.
- Максимальный диаметр проводников – 28 мм.
- Режим отображения пиковых показаний.
- Возможность относительных измерений с повышенной достоверностью.
- Функция детектирования напряжения NCV.
Преимущества клещей
Основное преимущество токоизмерительных клещей RGK CM-10 с поверкой заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.
Функции мультиметра
При подключении щупов прибор определяет ноль и фазу, значения сопротивления, тестирует диоды и конденсаторы, а также могут прозванивать цепи. Расчет коэффициента заполнения будет полезен при работе с импульсным оборудованием. Все эти возможности отлично дополняют функционал устройства и помогают проводить комплексные обследования сетей и оборудования.
Бесконтактное определение напряжения
Функция NCV работает как детектор напряжения и может применяться, например, для того, чтобы проверить обесточена розетка или нет. Достаточно поднести переднюю часть электроизмерительных клещей RGK CM-10 с поверкой к силовой линии – и светозвуковая индикация сообщит о наличии сигнала. Дополнительно можно активировать низковольтный режим для фиксации показаний в диапазоне 24 – 72 В.
Удобно и безопасно
Полученные значения фиксируются на экране кнопкой HOLD, благодаря чему их удобно заносить в журнал. Клещи защищены от повышенного напряжения по стандартам CAT II 600В/CAT III 300В и могут применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Автоматическое отключение после 15 минут бездействия экономит заряд элементов питания.
| RGK CM-10 с поверкой | |||
|---|---|---|---|
| Параметры измерения силы переменного тока | |||
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 6,000 | от 50 до 100 | 0,001 | ±(0,04*I+10 е.м.р.) |
| 60,00 | 0,01 | ±(0,02*I+10 е.м.р.) | |
| 600,0 | 0,1 | ||
| Примечание – I – измеренное значение силы переменного тока, А | |||
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсо-лютной погрешности измерений, В |
| 6,000 | от 45 до 400 | 0,001 | ±(0,01*U+5 е.м.р.) |
| 60,00 | 0,01 | ±(0,008*U+5 е.м.р.) | |
| 600,0 | 0,1 | ||
| Примечание – U – измеренное значение напряжения переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,005*U+2 е.м.р.) |
| 60,00 В | 0,01 В | ±(0,007*U+3 е.м.р.) |
| 600,0 В | 0,1 В | |
| Примечание – U – измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности изме-рений, Гц, кГц, МГц |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 600,0 Гц | 0,1 Гц | |
| 6,000 кГц | 0,001 кГц | |
| 60,00 кГц | 0,01 кГц | |
| 600,0 кГц | 0,1 кГц | |
| 10,00 МГц | 0,01 МГц | |
| Примечания: F – измеренное значение частоты, Гц, кГц, МГц;Нижний предел измерений – 10 Гц | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основ-ной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,02*R+5 е.м.р.) |
| 60,00 МОм | 0,01 МОм | |
| Примечание – R – измеренное значение электрического сопротивления по-стоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 6,000 нФ | 0,001 нФ | ±(0,04*C+10 е.м.р.) |
| 60,00 нФ | 0,01 нФ | |
| 600,0 нФ | 0,1 нФ | |
| 6,000 мкФ | 0,001 мкФ | ±(0,04*C+5 е.м.р.) |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6,000 мФ | 0,001 мФ | ±0,1*C |
| 60,00 мФ | 0,01 мФ | |
| Примечание – C – измеренное значение электрической ёмкости, нФ, мкФ, мФ | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK CM-10 | 0,1 |
| Общие характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическая |
| Защита от перегрузки | 600 В RMS |
| Индикация перегрузки | “OL” или “-OL” |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
| Диаметр захвата, мм | 28 |
| Рабочая высота над уровнем моря, м | до 2000 |
| Класс защиты от перенапряжения | САТ II 600 В |
| Рабочие условия измерений:– температура окружающего воздуха– относительная влажность воздуха, | от 0°С до +50°С80% при температуре от 0 до +30 °С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°С |
| Нормальные условия измерений: – температура окружающего воздуха, °С– относительная влажность воздуха, % | от +18°С до +28°Сот 30 до 80% |
| Температура хранения Влажность хранения | от -20°С до +60°С до 80% |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА, 1,5 В |
| Параметры электрического питания:– напряжение постоянного тока, В | 3 |
| Габаритные размеры (длина x ширина x высота) | 215 x 73 x 37 мм |
| Масса, (без батарей) | 0,226 кг |
