Описание

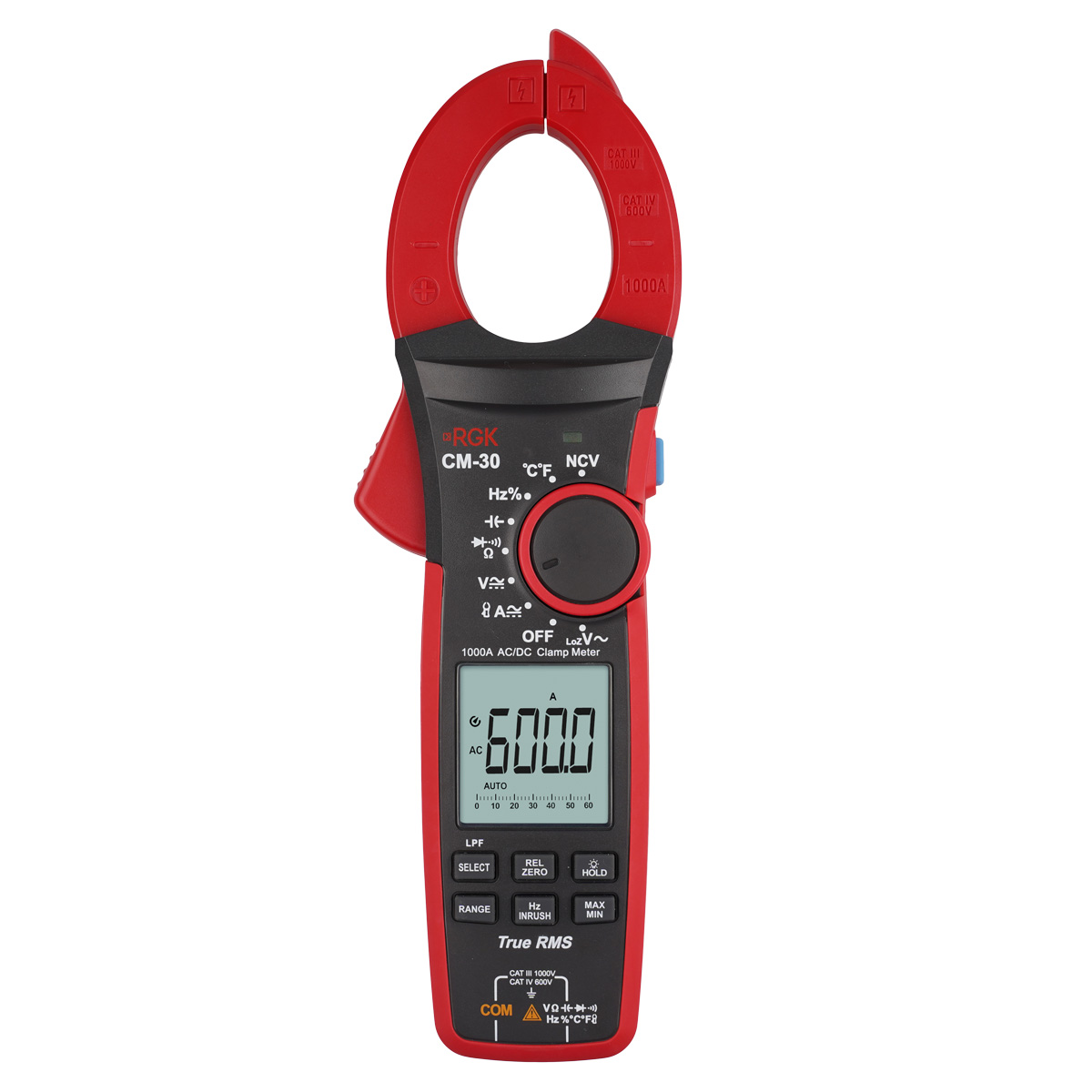

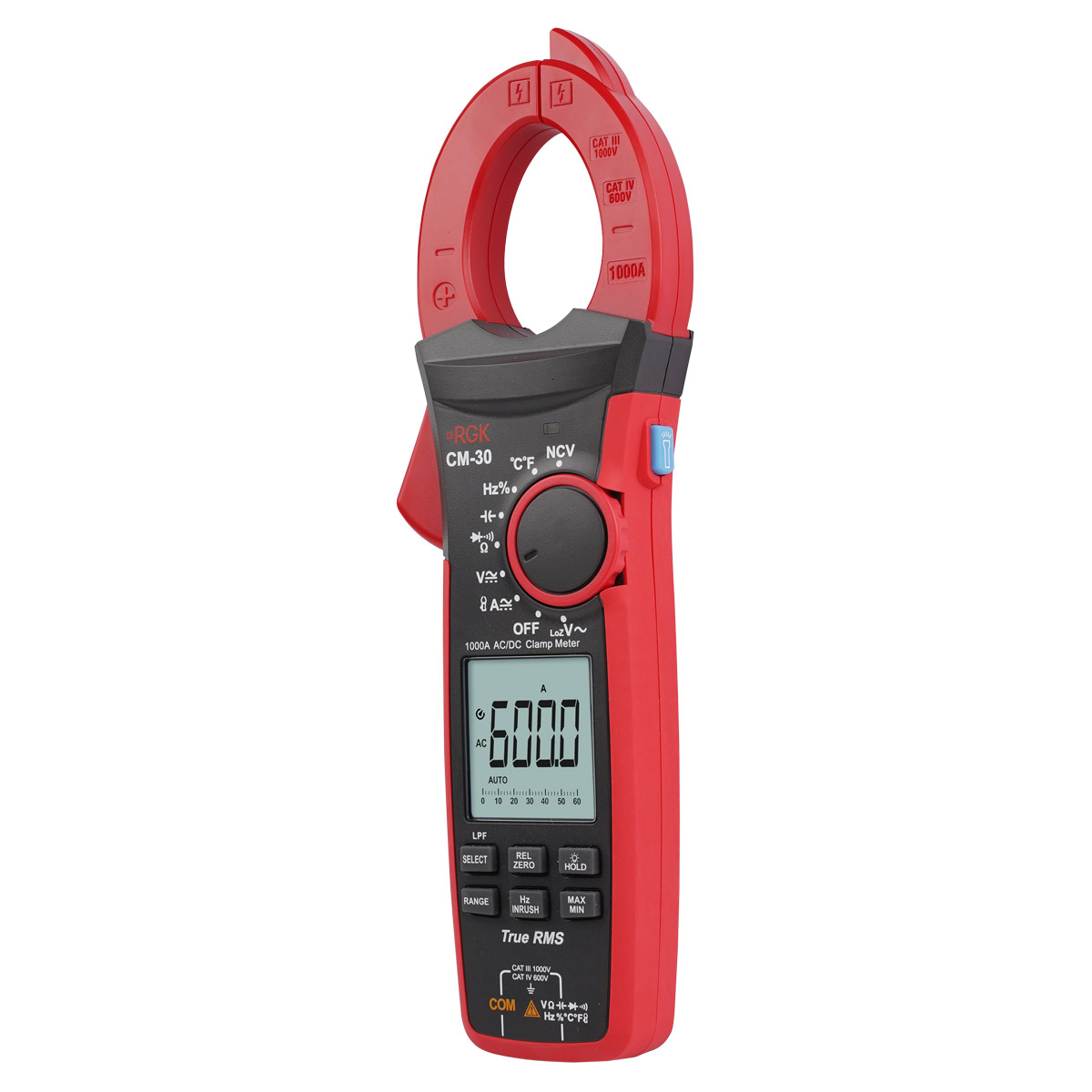

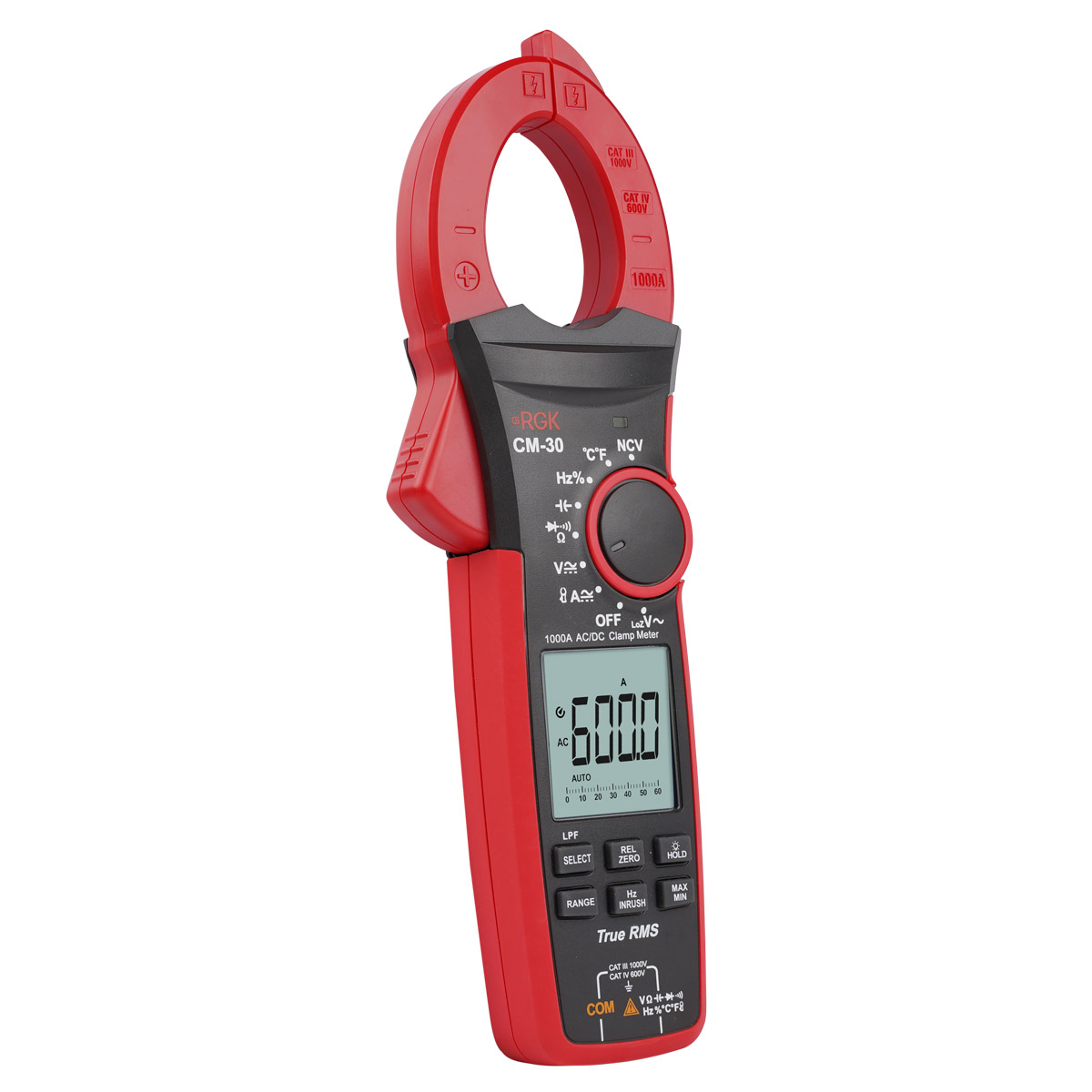

Токоизмерительные клещи RGK CM-30 – True RMS прибор для точного измерений больших значений силы постоянного или переменного тока, до 1000 А. Множество специализированных функций и возможность работы с проводниками сечением до 42 мм делают эту модель отличным выбором для диагностики и техобслуживания промышленного оборудования, установок, сетей.
Богатый функционал
- INRUSH – регистрация пусковых токов и переходных процессов.
- LoZ – режим пониженного сопротивления на входе для борьбы с паразитным напряжением и помехами.
- LPF – фильтр низких частот необходим для диагностики инверторов и оборудования с частотно-регулируемым приводом.
- NCV – датчик бесконтактного определения наличия напряжения в розетках и проводах.
- REL – относительные измерения для быстрого сравнения с контрольным значением.
- Измерение температуры при помощи термопары для проверки систем под нагрузкой.
Безопасность работ
Токовые клещи RGK CM-30 позволяют провести измерения силы тока без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.
Продуманная эргономика

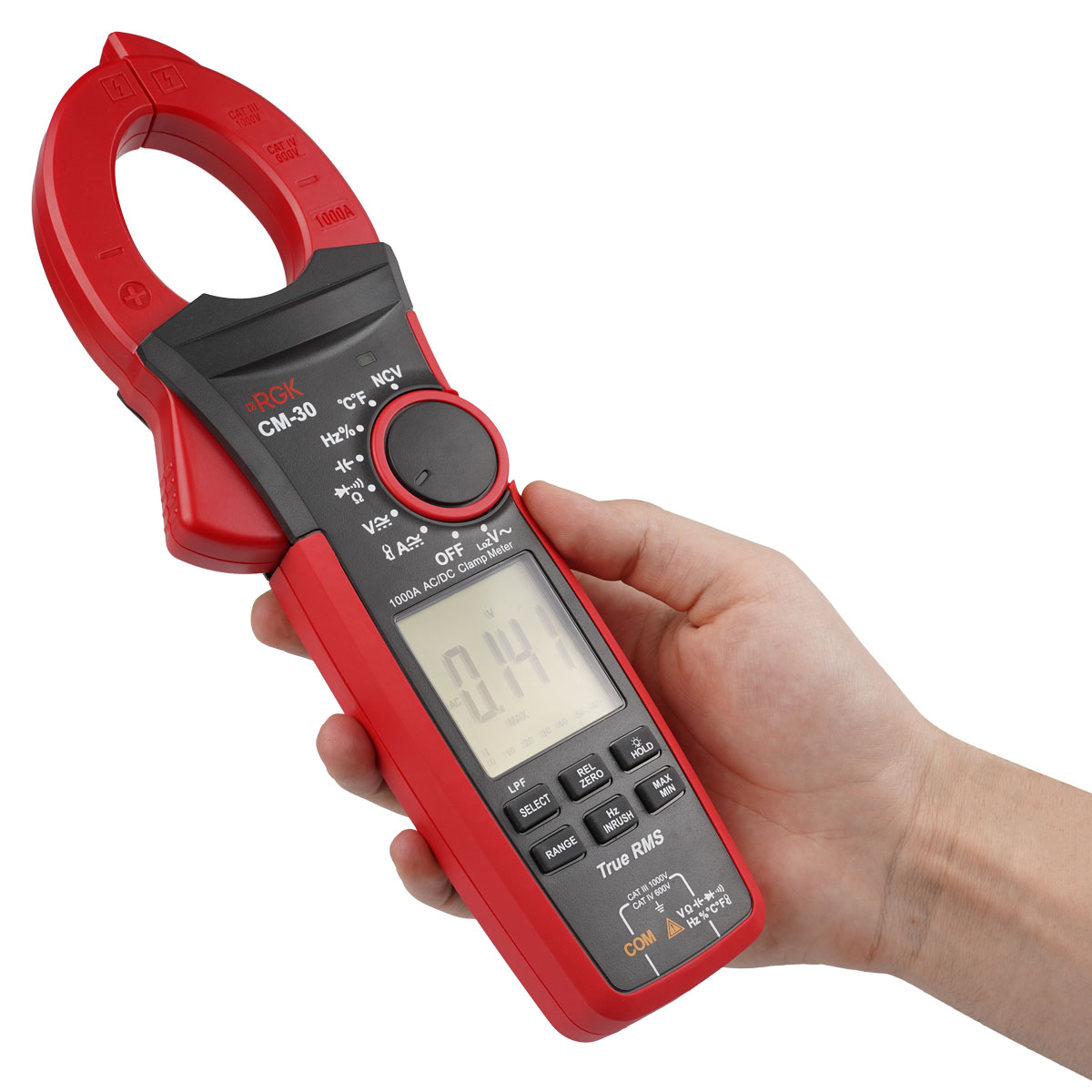

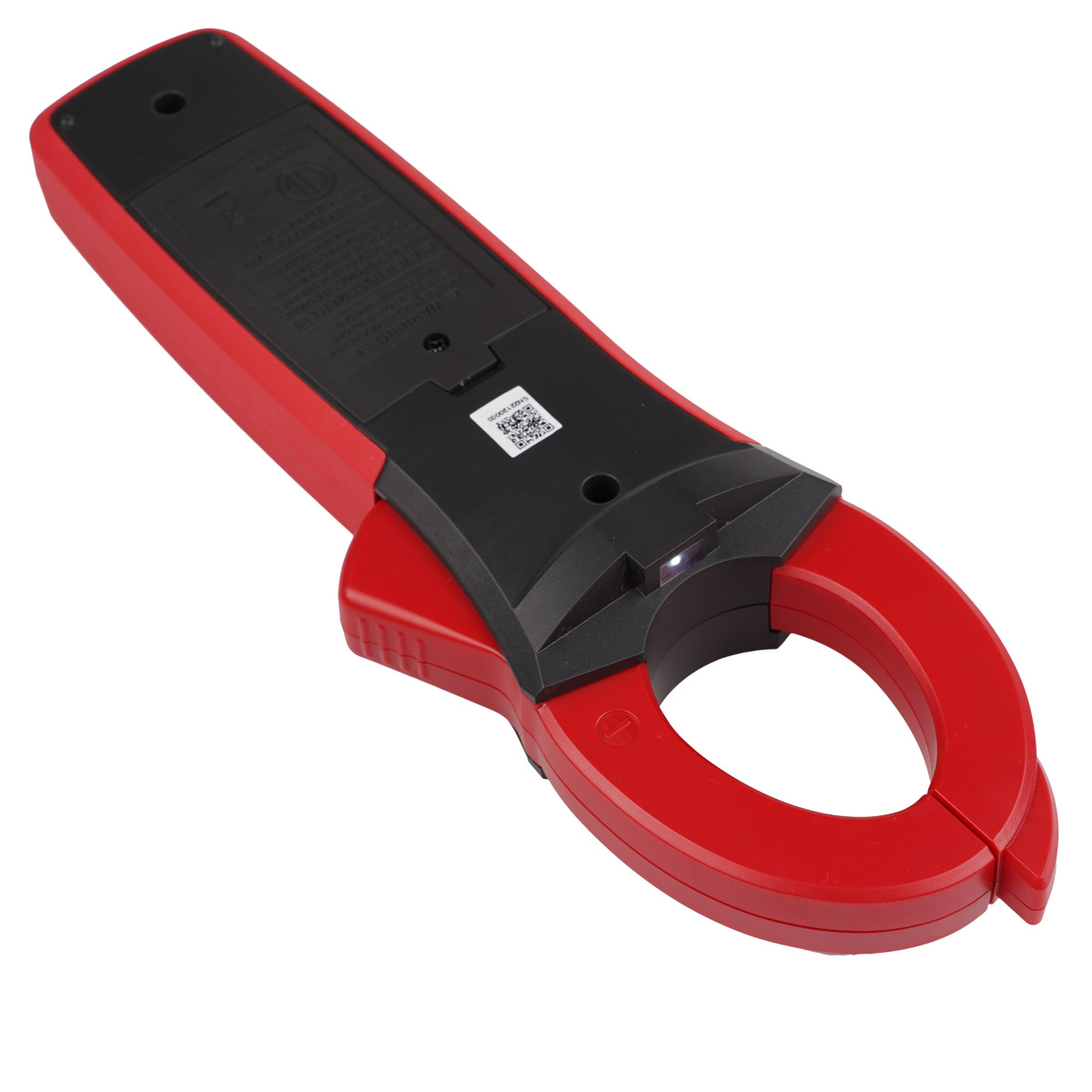

Рядом с захватом клещей расположен защитный барьер, который препятствует случайному соскальзыванию руки пользователя в сторону линии под напряжением. Предусмотрен яркий фонарь для подсветки рабочей зоны – полезная особенность для слабоосвещенных распределительных коробок и шкафов. Органы управления расположены так, чтобы пользоваться всеми функциями было удобно одной рукой в защитной перчатке.
Дополнительные возможности
Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:
- измерение напряжения (постоянного и переменного);
- определение сопротивления;
- контроль целостности цепи (прозвонка);
- тестирование компонентов – диодов и конденсаторов.
Расширение диапазона
Рабочий диапазон устройства можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, а также позволяет тестировать силовые провода диаметром до 140 мм. Для подключения датчика к токоизмерительным клещам RGK CM-30 не требуются какие-либо адаптеры или переходники.
| RGK CM-30 | |||
|---|---|---|---|
| Параметры измерения силы постоянного тока | |||
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| 60,00 | 0,01 | ±(0,02●I+5 е.м.р.) | |
| 600,0 | 0,1 | ||
| 1000 | 1 | ||
| Примечание – I – измеренное значение переменного тока, А | |||
| Параметры измерения силы переменного тока | |||
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| 60,00 | 0,01 | ±(0,02●I+9 е.м.р.) | |
| 600,0 | 0,1 | ±(0,02●I+5 е.м.р.) | |
| 1000 | 1 | ||
| Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 40-400 Гц | |||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, B | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 | от 40 до 400 | 0,001 | ±(0,012●U+3 е.м.р.) |
| 60,00 | 0,01 | ||
| 600,0 | 0,1 | ±(0,01●U+8 е.м.р.) | |
| 1000 | 1 | ||
| Примечание – U – измеренное значение напряжение переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | 0,1 мВ | ±(0,008●U+3 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,005●U+5 е.м.р.) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 B | 1 B | |
| Примечание – U – измеренное значение напряжение постоянного тока, В | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,01●R+3 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,01●R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,02●R+8 е.м.р.) |
| 60,00 МОм | 0,01 МОм | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической ёмкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 60,00 нФ | 0,01 нФ | ±(0,04●С+25 е.м.р.) |
| 600,0 нФ | 0,1 нФ | ±(0,04●С+5 е.м.р.) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6,000 мФ | 0,001 мФ | ±(0,10●С+9 е.м.р.) |
| 60,00 мФ | 0,01 мФ | |
| Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)) , °С | Пределы допускаемой основной абсолютной погрешности измерений, °С 1) |
| от –40 до +300 | 0,1 | ±(0,01●T+20 е.м.р.) |
| от +300 до + 1000 | 1 | ±(0,01●T+2 е.м.р.) |
| Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары | ||
| Параметры измерения частоты | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 10 Гц – 1 МГц | 0,01 Гц – 1 кГц | ±(0,001●F+3 е.м.р.) |
| Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц | ||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK CM-30 | 0,1 |
| Общие характеристики | |
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическое |
| Индикация перегрузки | “OL” или “-OL” |
| Скорость выборки | около 3 в секунду |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% |
| Раскрытие клещей | 42 мм |
| Класс защиты | CAT III 1000 В, CAT IV 600 В |
| Рабочие условия измерений: – температура окружающего воздуха – относительная влажность воздуха – атмосферное давление | от 0 до +50 °С 80 % при температуре от 0 до +30 °С 75 % при температуре св. +30 до +40 °С 85 % при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа |
| Нормальные условия измерений: – температура окружающего воздуха – относительная влажность воздуха | от +18 до +28 °С 80 % |
| Температура хранения Влажность хранения | от -10 до +60 °C 80 % |
| Питание | 3 батареи, ААА |
| Параметры электрического питания: – напряжение постоянного тока | 4,5 B |
| Габаритные размеры | 272 x 81 x 44 мм |
| Масса | 0,447 кг |
