Описание

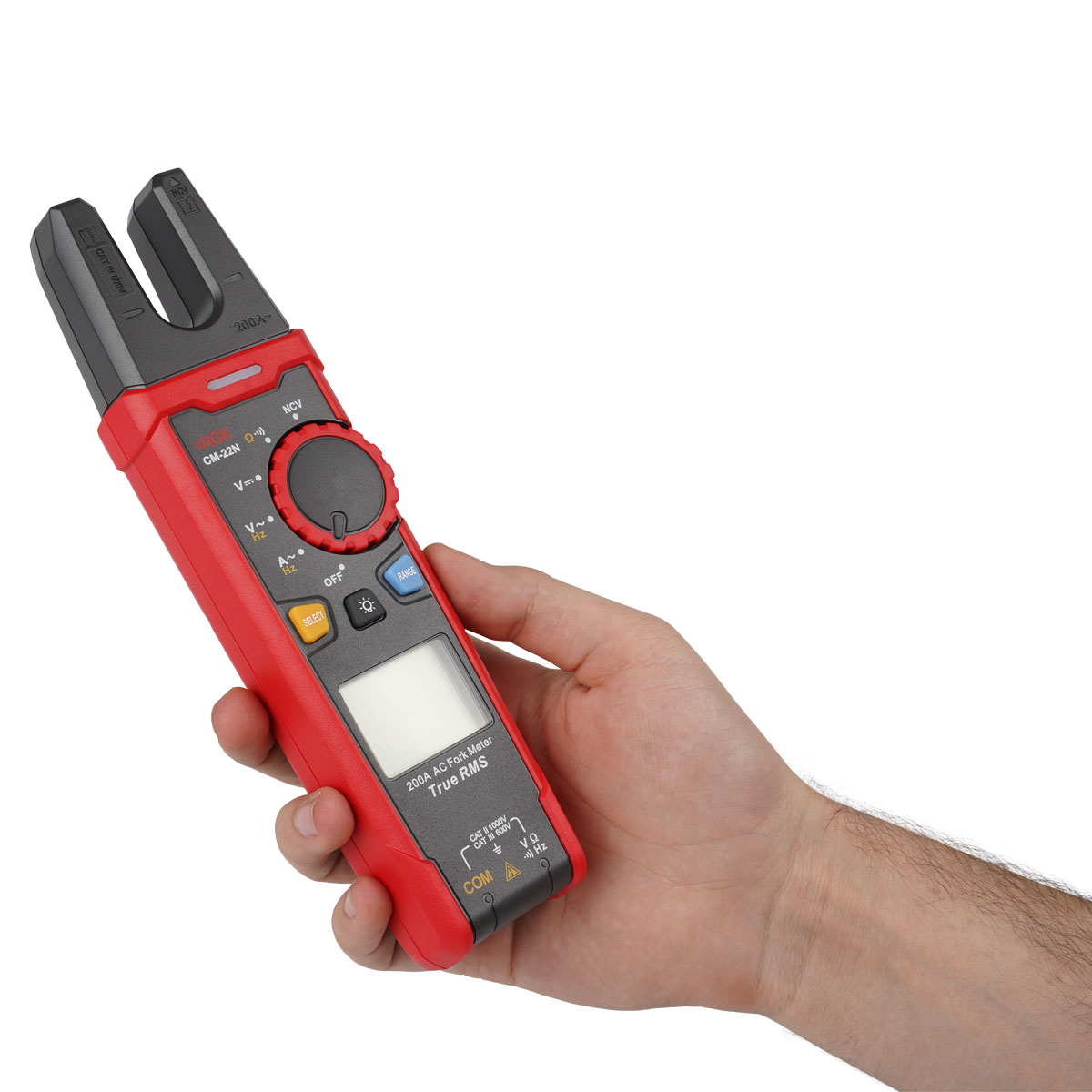

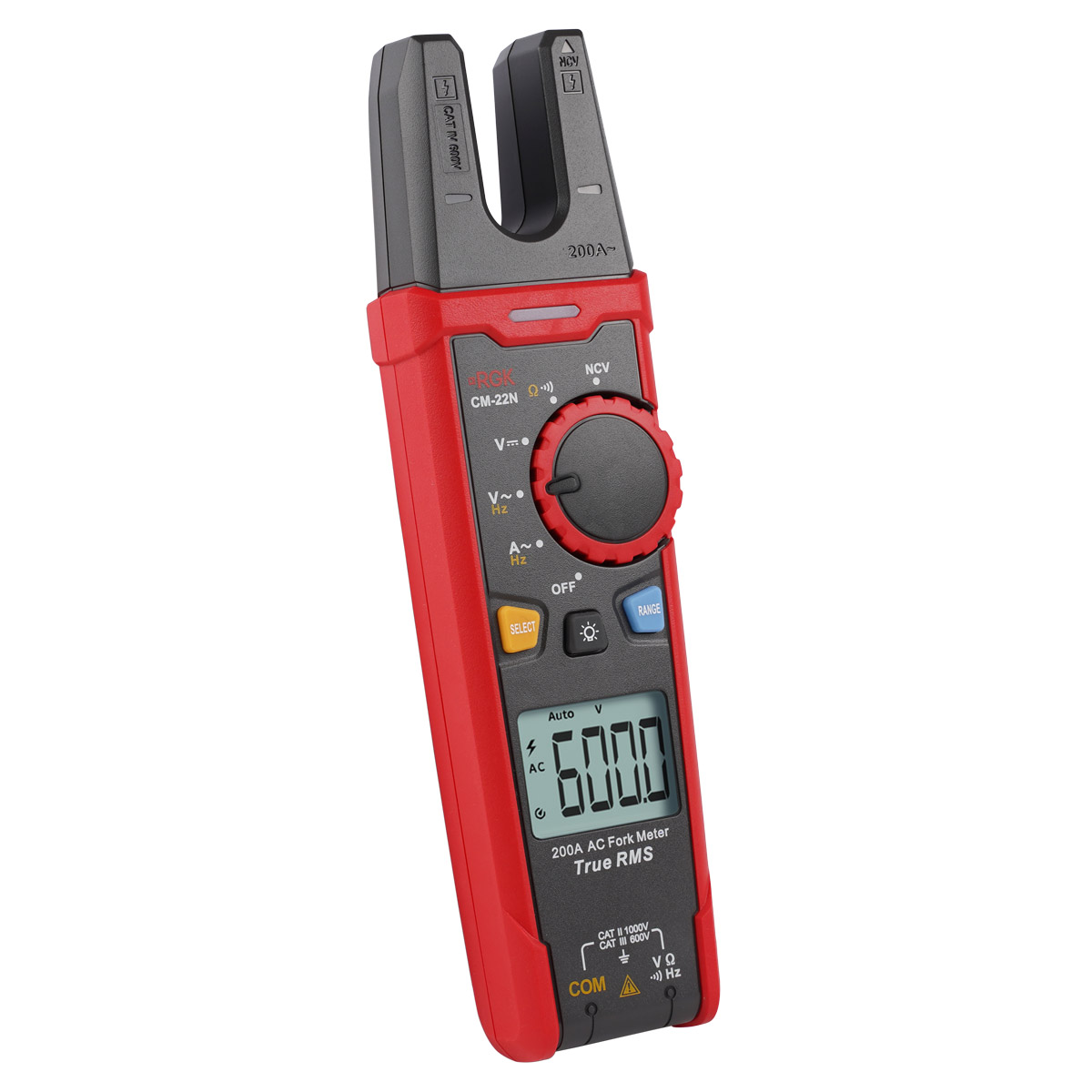

Электрический тестер RGK CM-22N будет полезен как в домашней мастерской, так и в профессиональной деятельности электротехников и специалистов по ремонту электроники. Прибор позволяет выполнить некоторые виды измерений в бесконтактном режиме, что делает работу более безопасной. При этом целостность проводника не нарушается, что положительно сказывается на надежности системы/устройства.
Функционал
- Бесконтактное измерение частоты и силы тока до 200А.
- Замеры напряжения и сопротивления при помощи комплектных щупов.
- Прозвонка – контроль целостности цепи или проводника.
- NCV – бесконтактное определение наличия напряжения в розетке или проводе.
Выбор рабочего диапазона
Специалист может самостоятельно установить пределы измерений, либо довериться тестеру напряжения RGK CM-22N, переведя его в автоматический режим. Такая возможность делает эту модель более гибкой и адаптивной.
HOLD
Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нельзя сразу считать данные.
Удобная работа в темноте
Помимо подсветки дисплея прибор оборудован светодиодным фонарем, который освещает рабочую зону возле захвата. Такие функции делают замеры при слабом освещении более комфортными.
Безопасность
Тестера напряжения RGK CM-22N отвечает требованиям категорий электробезопасности CAT II 1000 В и CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей, систем освещения и др. Предусмотрен специальный защитный выступ, который препятсвует соскальзыванию руки в сторону объекта тестирования.
| RGK CM-22N | ||
|---|---|---|
| Параметры измерения силы переменного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 0,2A ≤ACA≤2.0A | 0,1 | ±(0,018*А+2 е.м.р.) |
| 2,0A ≤ACA ≤5,0A | ±(0,018*А+3 е.м.р.) | |
| 5,0A ≤ACA ≤200A | ±(0,018*А+5 е.м.р.) | |
| Примечания: А – измеренное значение силы переменного тока, А Диапазон рабочей частоты 50Гц-60 Гц | ||
| Параметры измерения напряжения переменного тока частотой от 10 Гц до 10 кГц | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 В | 0,001 В | ±(0,012*U+3 е.м.р.) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | |
| Примечание – U – измеренное значение напряжение переменного тока, В | ||
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 В | 0,001 В | ±(0,008*U+3 е.м.р.) |
| 60,00 В | 0,01 В | |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ±(0,01*U+5 е.м.р.) |
| Примечание – U – измеренное значение напряжение постоянного тока, В | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012*R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,01*R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,012*R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,02*R+5 е.м.р.) |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Температурные коэффициенты | ||
|---|---|---|
| Модификация | Температурный коэффициент | |
| RGK CM-22N | 0,1 °С | |
| Параметры измерения частоты | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| 10Гц~10кГц | 0,01 Гц | ±(0,001*F+5 е.м.р.) |
| Примечание: F – измеренное значение частоты, Гц, кГц; Нижний предел измерений – 10 Гц | ||
| Основные технические характеристики | |
|---|---|
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическое |
| Индикация перегрузки | “OL” или “-OL” |
| Максимальный диаметр проводника | 15 мм |
| Класс защиты от перенапряжения | CAT II 1000 В, CAT III 600 В |
| Рабочие условия измерений: – температура окружающего воздуха, °С – относительная влажность воздуха, % – атмосфероное давление, кПа | от 0°С до +50°С 80% при температуре от 0°С до +30°С 75% при температуре св. +30°С до +40°С 45% при температуре св. +40°С до +50°С от 84,0 до 106,7 |
| Нормальные условия измерений: – температура окружающего воздуха, °С – относительная влажность воздуха, % | от +18°С до +28°С от 30% до 80% |
| Температура хранения, °C Влажность хранения, % | от -10°С до +50°С до 80% |
| Степень загрязнения | 2 |
| Питание | 2 батареи ААА 1,5 В |
| Габаритные размеры (длина х ширина х высота) | 220 х 58,5 х 38 мм |
| Масса | 0,212 кг |
