Описание

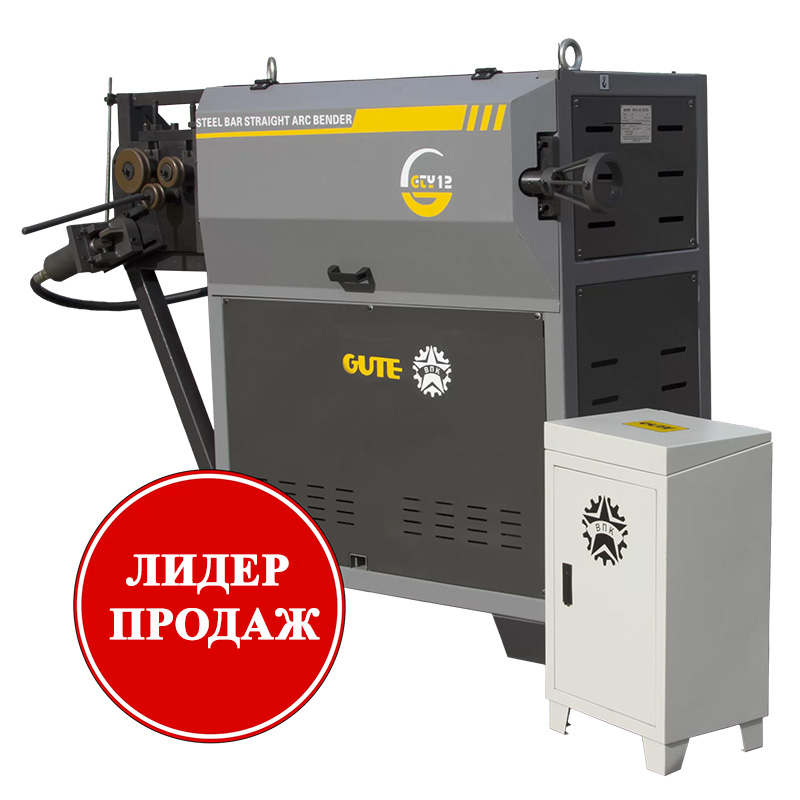

Правильно-гибочный станок с ЧПУ для гибки спиралей и дуг из арматуры. Обрабатывает арматуру диаметром до 12 мм. Максимальная скорость протяжки 20 м/мин. Мощность 8 кВт.
Особенности:
- Имеется встроенный автоматический механизм подачи
- Правильный, ведущий и измерительный ролики изготовлены из особого сплава стали, имеют высокую износостойкость
- Простая и надежная конструкция, имеющая высокий ресурс: для протяжки арматуры используется червячный редуктор с сервоприводом. Станок оснащен двумя электродвигателями

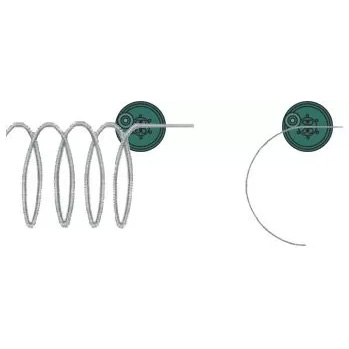

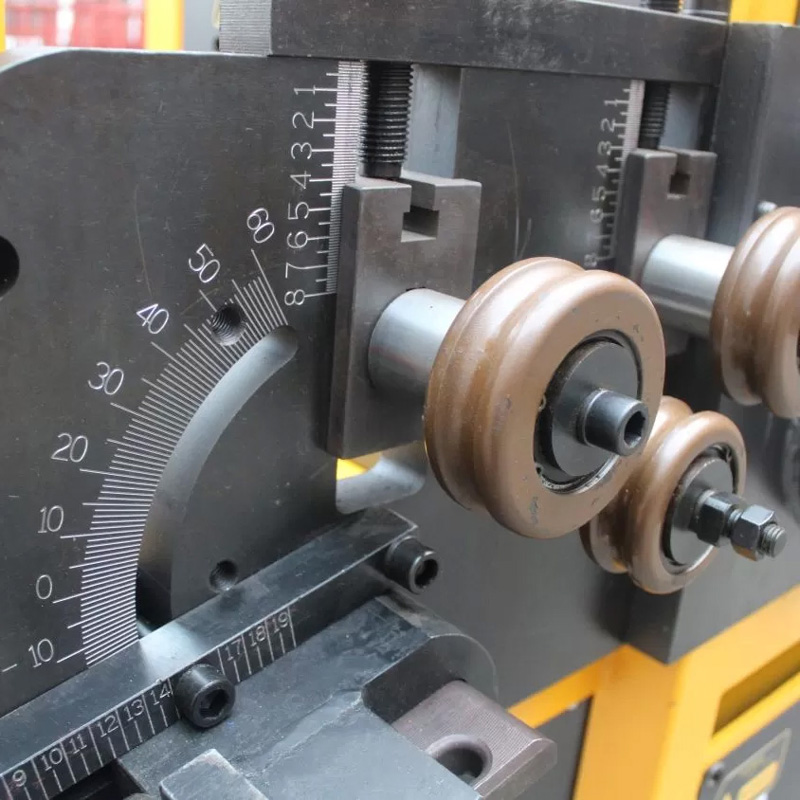

- Сборный многофункциональный механизм ножей обеспечивает высокую износостойкость 3 гибочных ролика могут гнуть стальные спирали диаметром 90-1000 мм
- Имеет гидравлический рез, стабилен и надёжен в эксплуатации.
Качественные преимущества GTY12:
- Встроенный механизм подачи, высокая точность размера
- Сборный многофункциональный механизм ножей, сокращение расходов на сырьё и материалы

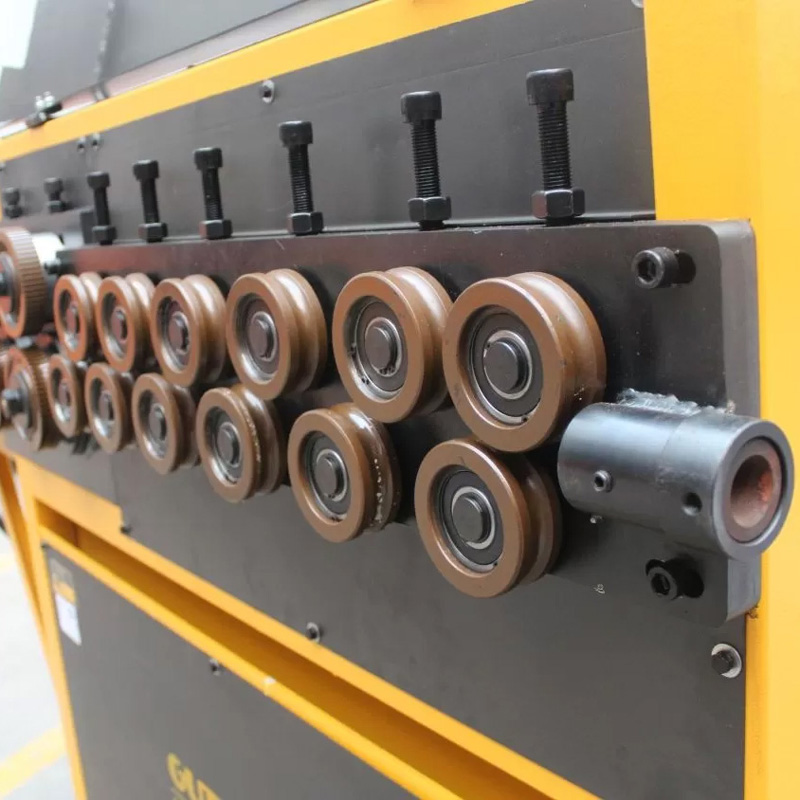

- Тяговые и выпрямляющие ролики сделаны из специальной стали, благодаря чему увеличивается срок эксплуатации и уменьшаются эксплуатационные расходы

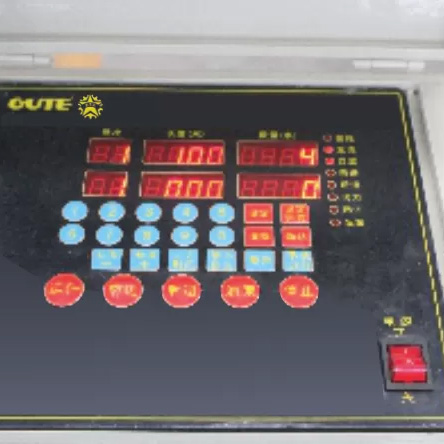

- Управляющая панель оператора удобна и проста в эксплуатации
- Низкое энергопотребление
- Протяжной механизм имеет редуктор с червячной передачей соединённый с сервоприводом
- Простая и надёжная конструкция
Комплектация:
- Бухтодержатель (5 тонн) (опционально) – 1 шт.
- Исполнительный механизм: Блок правки – 2 шт.
- Блок подачи – 1 шт.
- Блок гибки – 1 шт.
- Блок резки – 1 шт.
- Консоль управления со встроенным электрическим шкафом – 1 шт.
- Запчасти – 1 комплект
- Инструменты – 1 комплект
- Инструкция – 1 шт.
Характеристики
| Бренд | |
|---|---|
| Класс арматуры | A400 (A-III)/A400C / A500/A500C |
| Временное сопротивление разрыву | 590 / 600 Н/мм2 |
| Предел текучести | 390 / 500 Н/мм2 |
| Гибка одного прутка | 5-12 / 5-10 мм |
| Диаметр уголовой гибки | 90-1000 мм (при ⌀ 5-6) / 120-1000 мм (при ⌀ 8-12) |
| Скорость протяжки макс | 20 м/мин |
| Шаг круговой гибки | 0-60 мм |
| Направление гибки | Одно направление |
| Управление | Автоматическое |
| Номинальная мощность | 8 кВт |
| Температура эксплуатации | +5…+40 С |
| Напряжение электрической сети | 380 В |
| Частота переменного тока | 50 Гц |
| Среднее потребление электричества | 8 кВ/ч |
| Габариты, ДxШxВ | 2000x850x1500 мм |
| Масса | 650 кг |
| Точность обработки длины резки | ±10 мм |
| Точность обработки шага | ±10 мм |
| Сертификация | ISO 9001:2008 |
