Описание

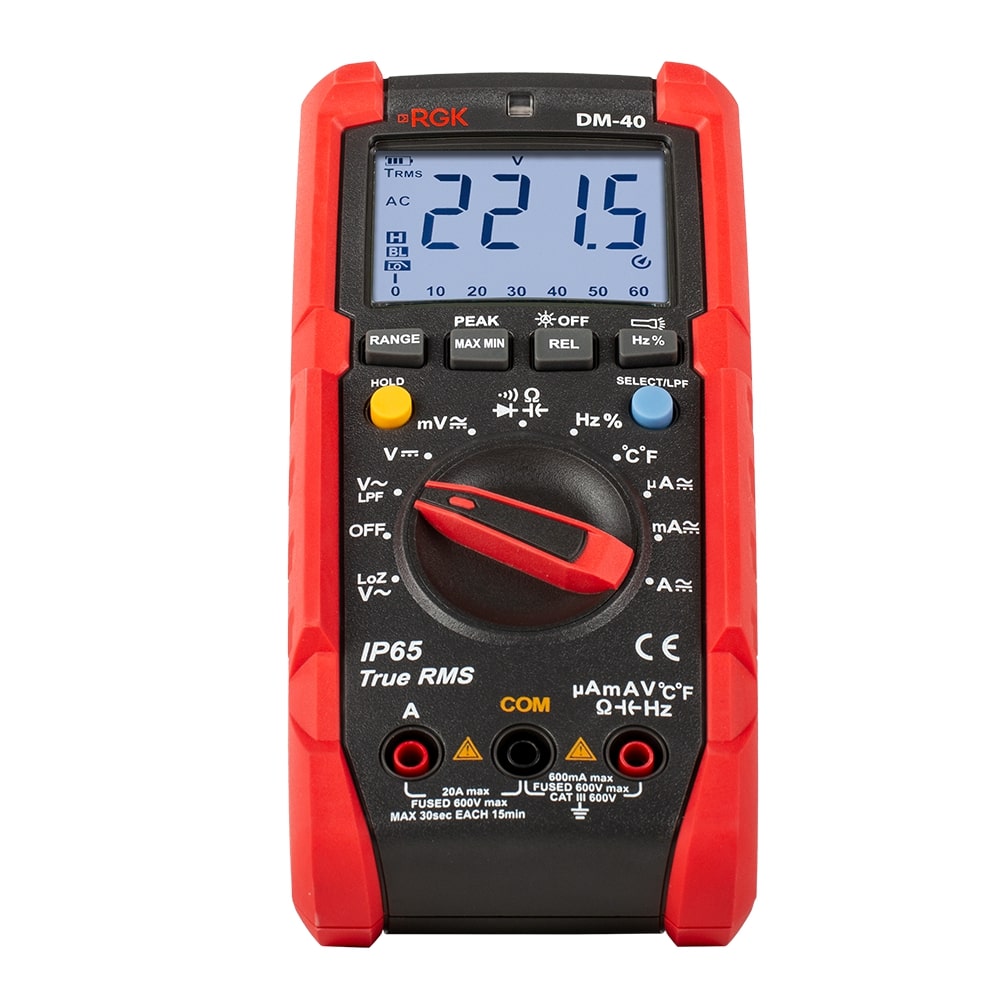

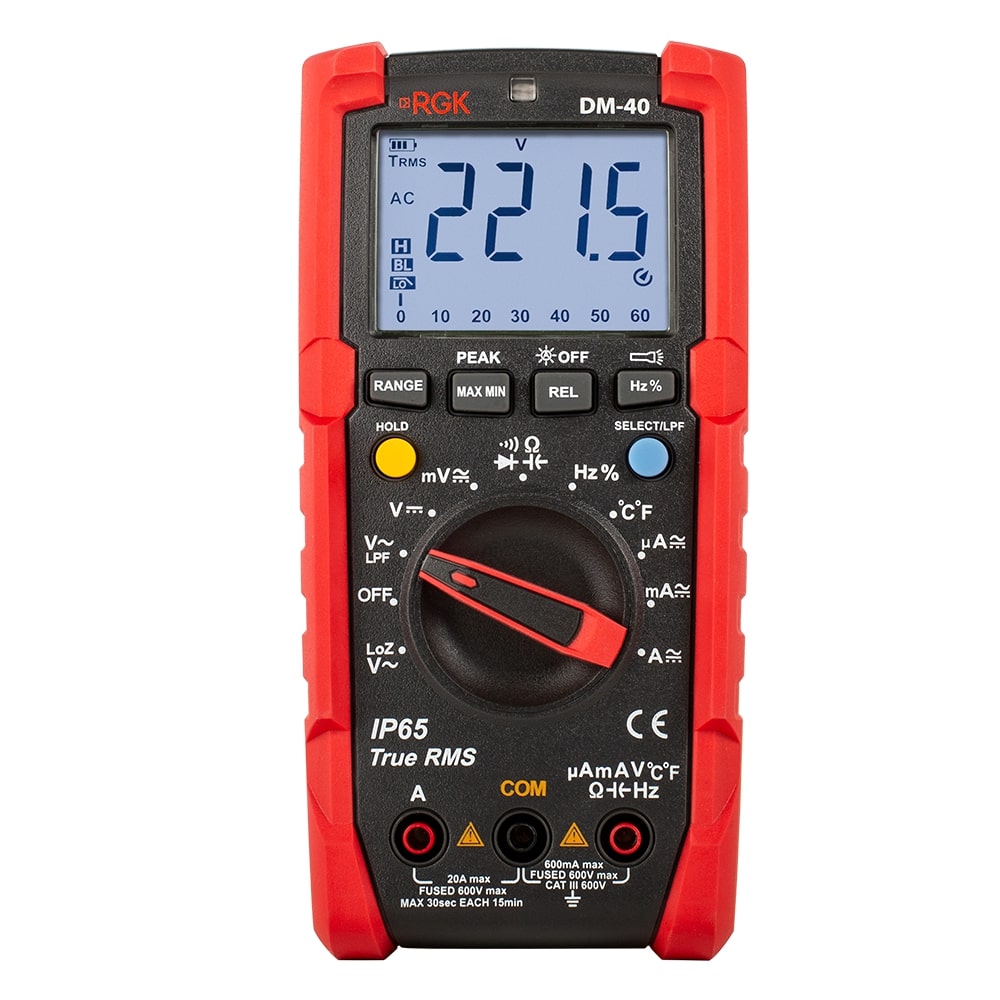

Цифровой мультиметр RGK DM-40 – это высококлассный портативный прибор для комплексной профессиональной диагностики различных элементов электросетей, оборудования и компонентов. В эту модель встроено множество функций, направленных на повышение точности показаний и оптимизацию рабочего процесса. Благодаря защищенному корпусу и широкому набору возможностей прибор может применяться для проведения безопасных замеров в производственных условиях.
Технические особенности
- Получение True RMS значений.
- Ручной или автоматический выбор диапазона.
- Определение силы, полярности и частоты тока, сопротивления, напряжения, температуры.
- Проверка диодов, светодиодов, транзисторов, ёмкости конденсаторов.
- Режим REL для тестирования конденсаторов малой емкости и цепей со слабым сопротивлением
- Функция низкого импеданса LoZ для проверки наличия напряжения и минимизации наводок.
- Фильтр LPF позволяет отсекать помехи частотой выше 200 Гц
Удобство и наглядность

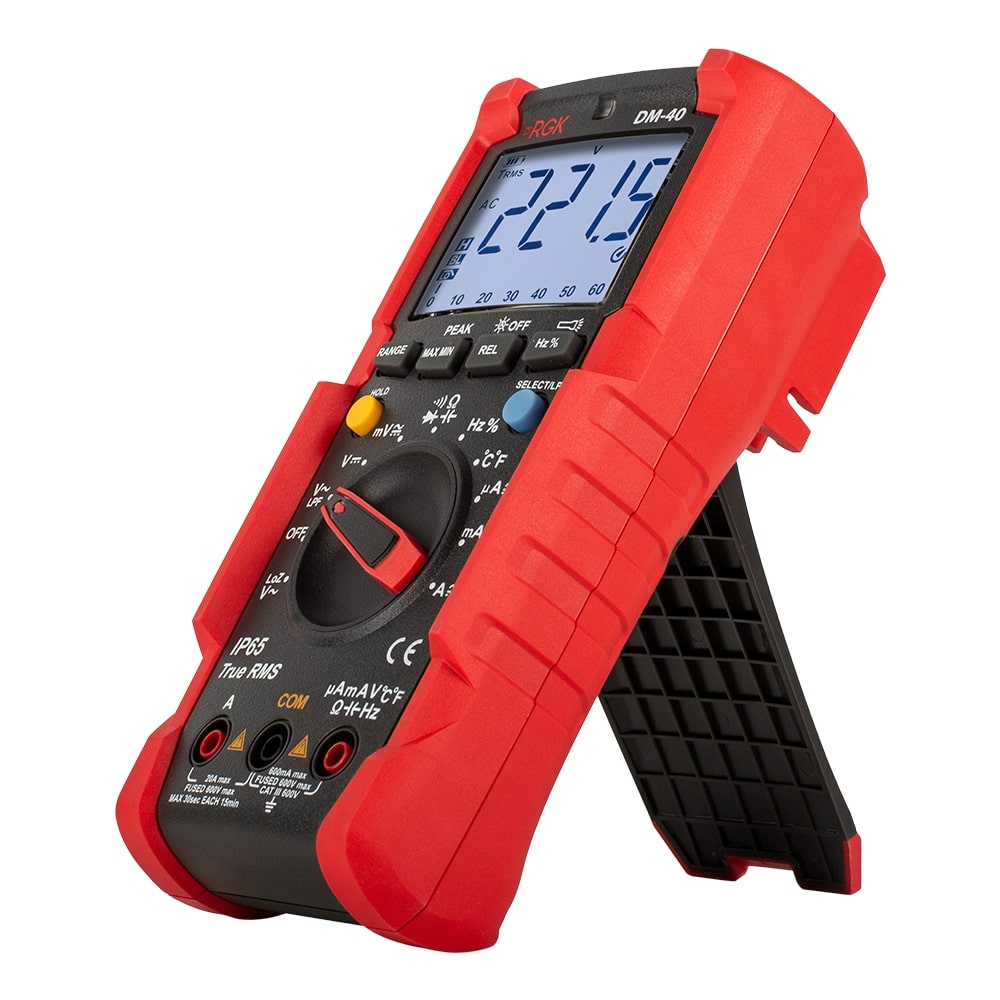

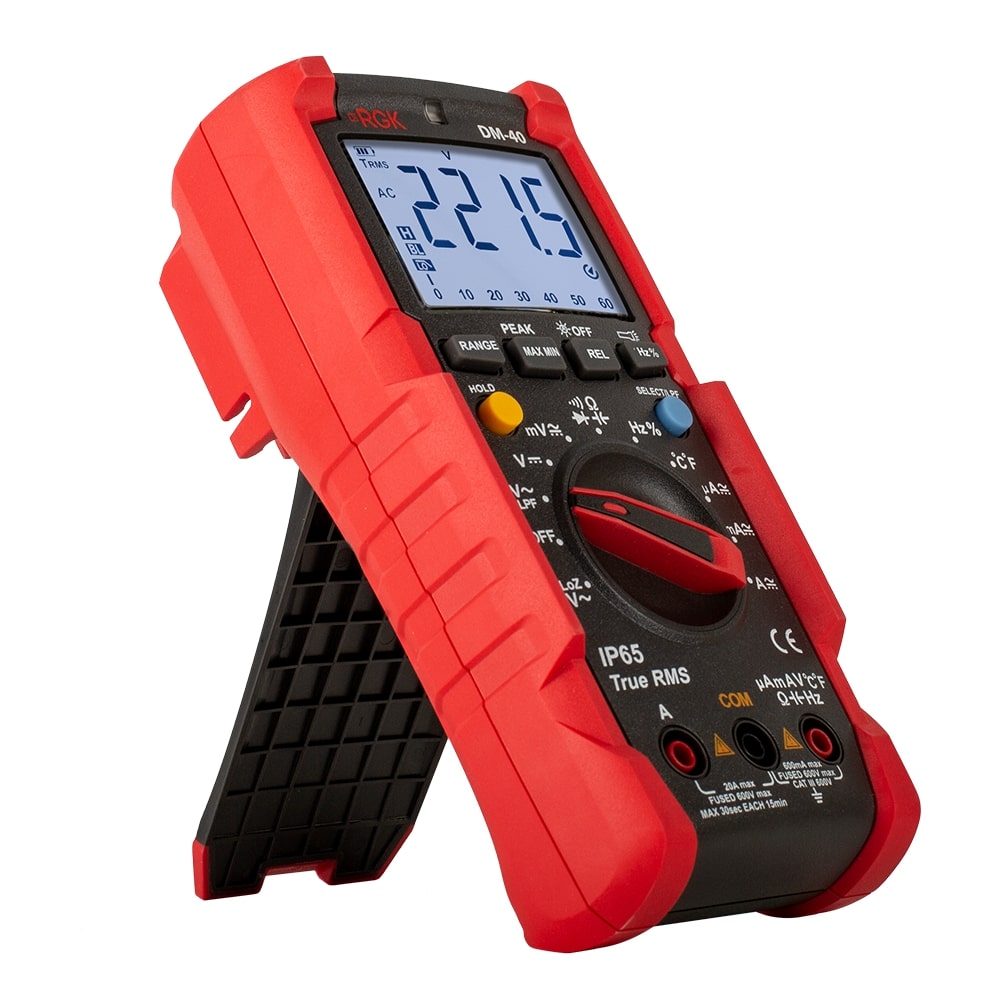

Профессиональный мультиметр RGK DM-40 оборудован подсветкой дисплея, которая автоматически включается при недостаточном уровне освещения. С помощью откидной поставки можно надежно установить прибор на горизонтальную поверхность и освободить руки для удобных манипуляций с щупами и другим оборудованием.
Автоматическое отключение после 15 минут бездействия экономит заряд элементов питания. Показания отображаются на дисплее крупным, легко читаемым шрифтом. При необходимости можно вывести на экран пиковые значения. Аналоговая шкала упрощает восприятие и наглядно демонстрирует динамику параметров.
Измерение температуры

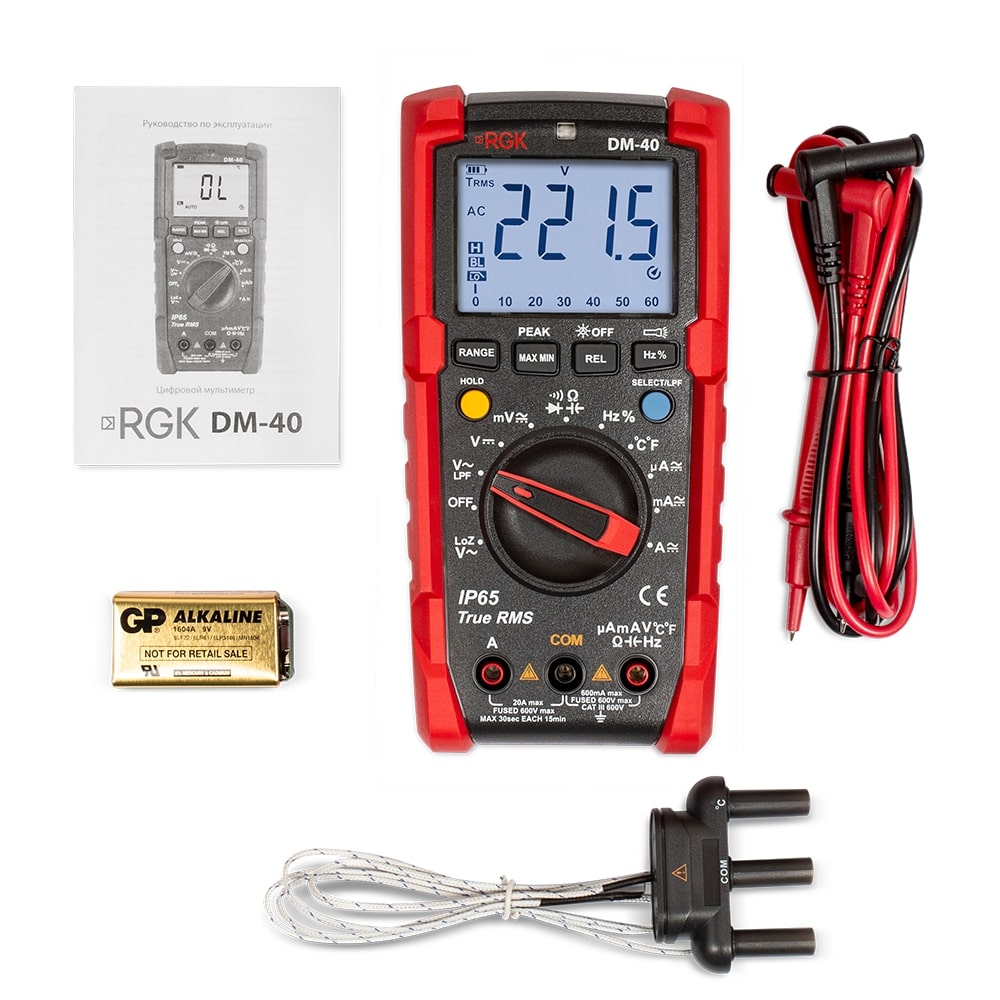

При подключении комплектной термопары можно измерять температуру до 100°С с разрешением 0,1°С. Эта функция хорошо дополняет возможности мультиметра и особенно полезна при работе с распределительными щитами. Применение более совершенных датчиков типа “К” повышает предел измерений до 400ºС.
Надежность и безопасность
Многофункциональный мультиметр RGK DM-40 соответствует стандарту CAT III 600В, благодаря чему может применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Встроенные предохранители, изоляция разъемов и светозвуковая сигнализация, защищают устройство от перегрузки и непредвиденных скачков напряжения вплоть до 6 кВ. Защита корпуса от попадания пыли и проникновения капель воды соответствует классу IP65. Падения с высоты до 2 метров не сказываются на работоспособности приборы.
| RGK DM-40 | |||
|---|---|---|---|
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | |
| 600,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) | |
| 6,000 В | 0,001 В | ±(0,005*U+3 е.м.р.) | |
| 60,00 В | 0,01 В | ±(0,007*U+3 е.м.р.) | |
| 600,0 В | 0,1 В | ||
| Примечание – U – измеренное значение напряжения постоянного тока, мВ, В | |||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | от 40 до 400 | 0,1 мВ | ±(0,01*U+4 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,007*U+3 е.м.р.) | |
| 60,00 В | 0,01 В | ±(0,01*U+3 е.м.р.) | |
| 600,0 В | 0,1 В | ||
| 600,0 В 1 | 0,1 В | ±(0,02*U+5 е.м.р.) | |
| 600,0 В 2 | от 40 до 200 | 0,1 В | |
| Примечания: U – измеренное значение напряжения переменного тока, мВ, В 1 – в режиме измерений с низким импедансом (LoZ) 2 – в режиме измерений с фильтром нижних частот (LPF) | |||
| После использования функции LoZ сделайте паузу 60 секунд для охлаждения прибора. | |||
| Параметры измерения электрического сопротивления постоянному току | |||
|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 600,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) | |
| 6,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) | |
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ±(0,012*R+3 е.м.р.) | |
| 60,00 МОм | 0,01 МОм | ±(0,025*R+5 е.м.р.) | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | |||
| Параметры измерения электрической емкости | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ | |
| 6,000 нФ | 0,001 нФ | ±(0,04*C+8 е.м.р.) | |
| 60,00 нФ | 0,01 нФ | ±(0,03*C+5 е.м.р.) | |
| 600,0 нФ | 0,1 нФ | ||
| 6,000 мкФ | 0,001 мкФ | ||
| 60,00 мкФ | 0,01 мкФ | ||
| 600,0 мкФ | 0,1 мкФ | ||
| 6,000 мФ | 0,001 мФ | ±0,01*C | |
| 60,00 мФ | 0,01 мФ | ||
| Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ | |||
| Параметры измерения частоты | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) | |
| 600,0 Гц | 0,1 Гц | ||
| 6,000 кГц | 0,001 кГц | ||
| 60,00 кГц | 0,01 кГц | ||
| 600,0 кГц | 0,1 кГц | ||
| 1,000 МГц | 0,001 МГц | ||
| Примечания: F – измеренное значение частоты, Гц, кГц, МГц Нижний предел измерений – 10 Гц | |||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |||
| Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С1 | |
| от –20 до +400 | 0,1/1 | ±(0,01*T+2) | |
| Примечания: T – измеренное значение температуры, °С 1Погрешность нормирована без учета погрешности используемой термопары | |||
| Параметры измерения силы постоянного тока | |||
|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А | |
| 600,0 мкА | 0,1 мкА | ±(0,008*I+3 е.м.р.) | |
| 6000 мкА | 1 мкА | ||
| 60,00 мА | 0,01 мА | ||
| 600,0 мА | 0,1 мА | ||
| 6,000 А | 0,001 А | ±(0,01*I+3 е.м.р.) | |
| 20,00 А | 0,01 А | ±(0,012*I+5 е.м.р.) | |
| Примечание – I – измеренное значение силы постоянного тока, мкА, мА, А | |||
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 600,0 мкА | от 40 до 400 | 0,1 мкА | ±(0,01*I+3 е.м.р.) |
| 6000 мкА | 1 мкА | ||
| 60,00 мА | 0,01 мА | ||
| 600,0 мА | 0,1 мА | ||
| 6,000 А | 0,001 А | ±(0,012*I+3 е.м.р.) | |
| 20,00 А | 0,01 А | ±(0,015*I+5 е.м.р.) | |
| Примечание – I – измеренное значение силы переменного тока, мкА, мА, А | |||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK DM-40 | 0,1 |
| Основные технические характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Максимальное напряжение между входами мультиметра и землей | 600 В (истинное среднеквадратичное значение) |
| Индикация перегрузки | OL |
| Защита от перегрузки | PTC-термистор, 600 В |
| Защита на входе мкА/мА | предохранитель FF 600 мА, 600 В, (Ø6х32 мм) |
| Защита на входе 20 А | предохранитель FF 11 А Н, 1000 В, (Ø10х38 мм) |
| Выбор диапазона | автоматический/ручной |
| Отображение полярности | автоматическая индикация |
| Нормальные условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, % | от +18 до +28от 30 до 80 |
| Рабочие условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, % | от 0 до +40 75 при температуре от 0 до +30 °С50 при температуре св. +30 до +40 °С |
| Температура храненияВлажность хранения | -20°С до +50°Сдо 80% |
| Класс защиты | IP65 |
| Ударостойкость | выдерживает падение с высоты 2 метра |
| Рабочая высота над уровнем моря | до 2000 м |
| Соответствие категории измерений | САТ III 600 В |
| Параметры электрического питания:– напряжение постоянного тока | 9 В |
| Питание | 1 батарея, 9 В |
| Габаритные размеры (длина х ширина х высота) | 180 х 87 х 59 мм |
| Масса (без батарей) | 0,394 кг |
