Описание

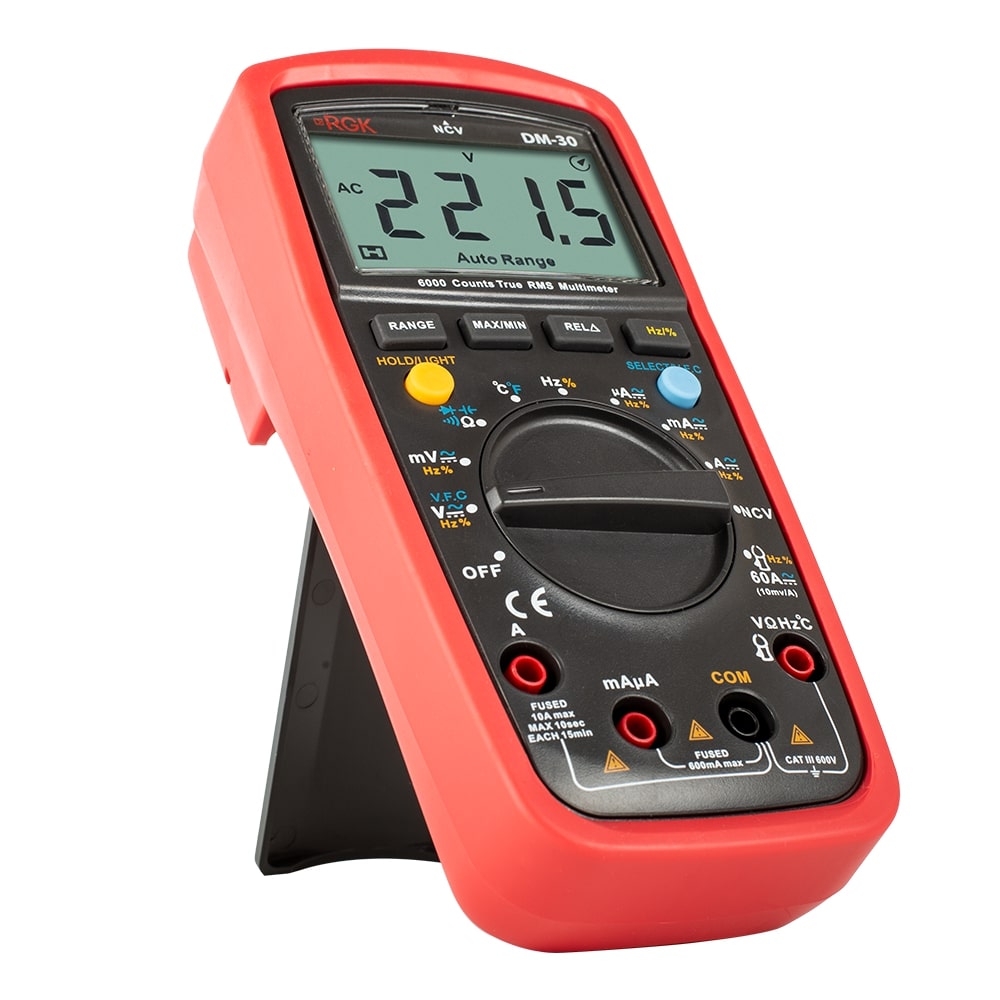

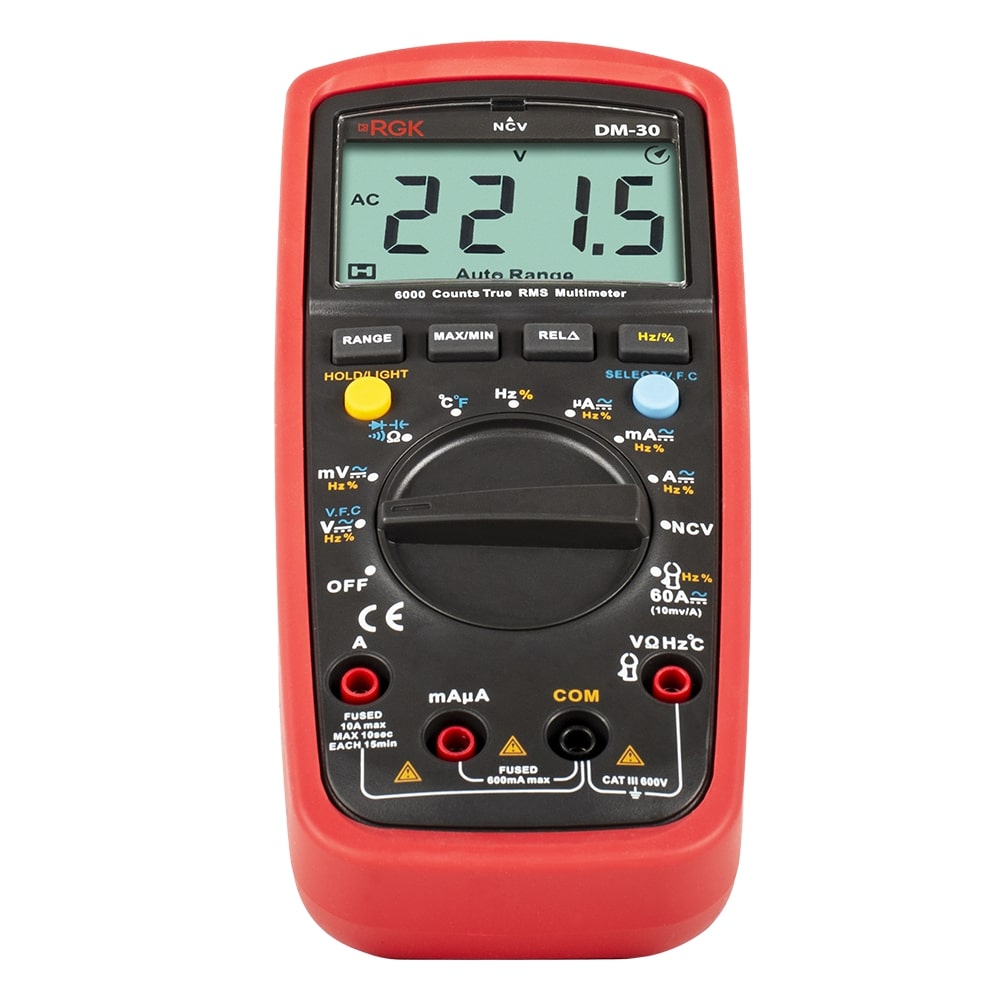

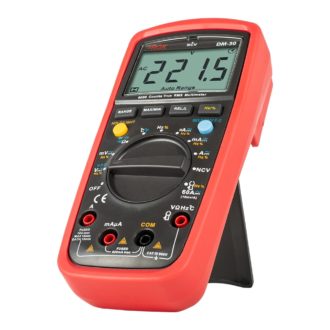

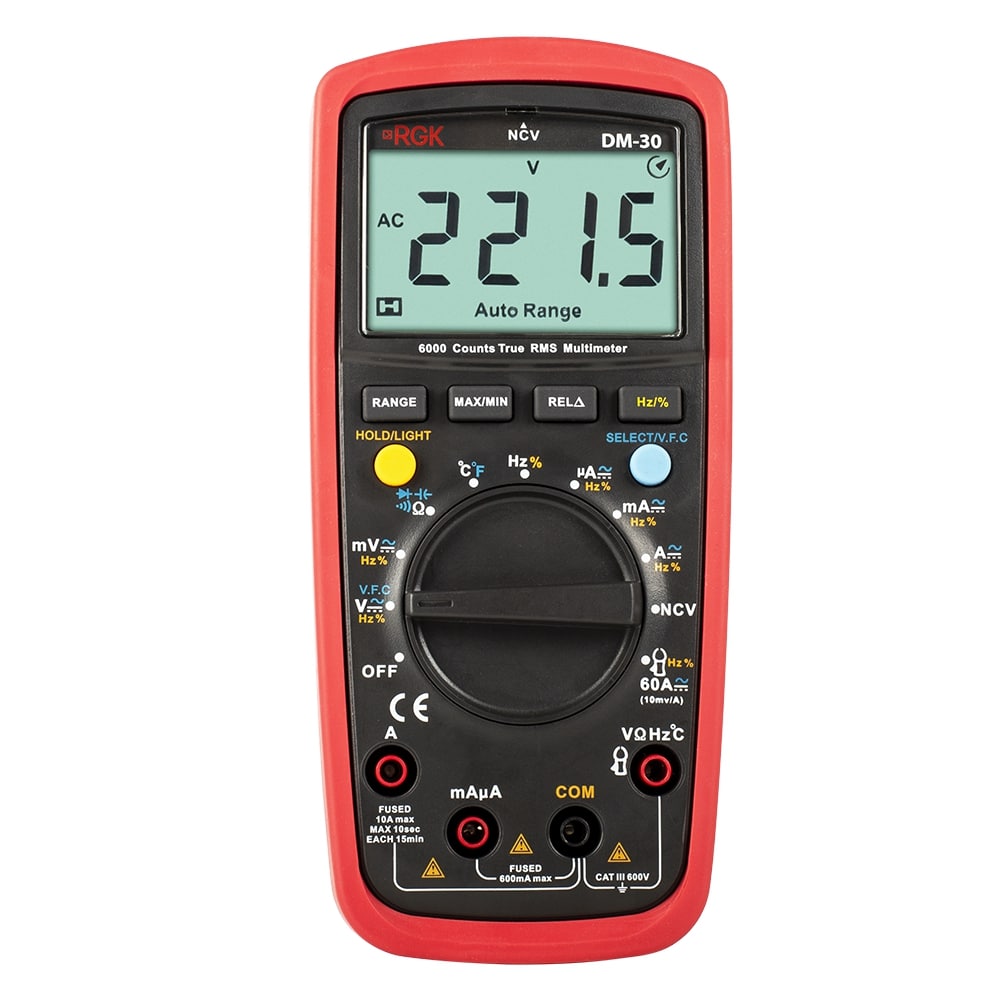

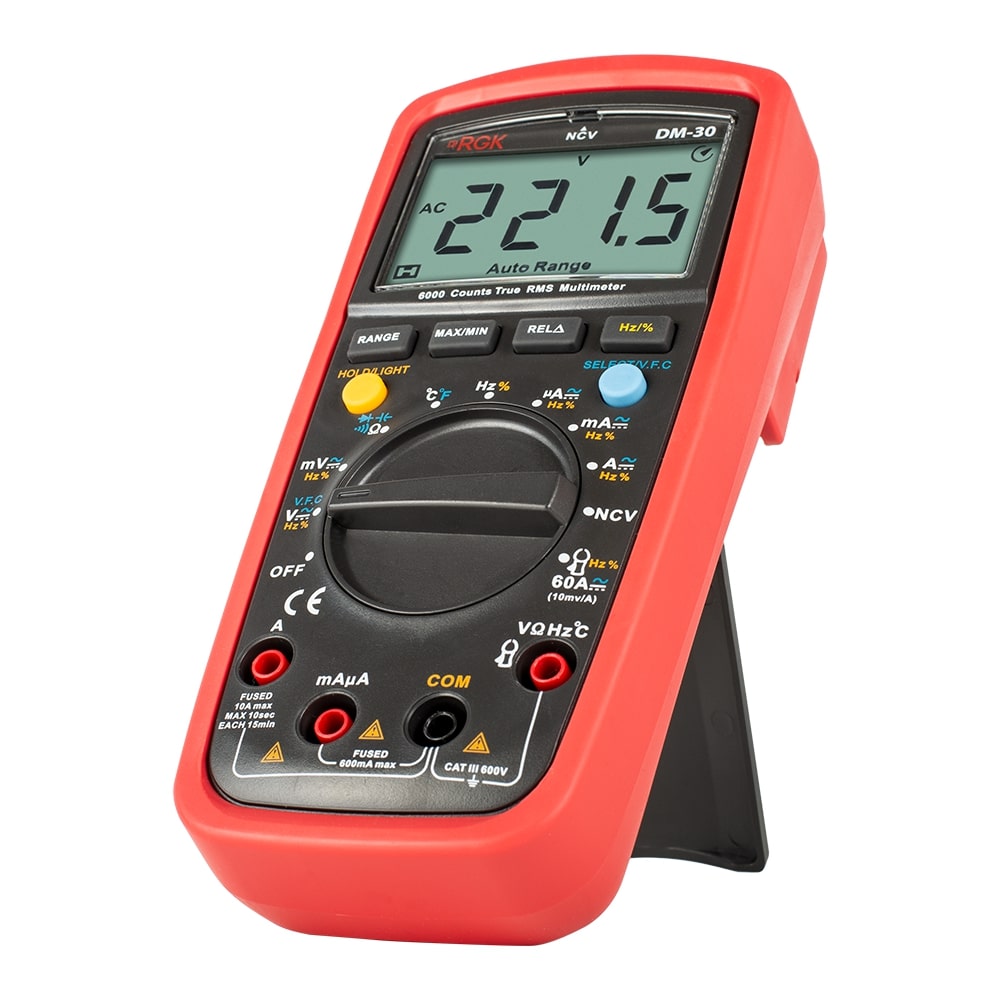

Цифровой мультиметр RGK DM-30 с поверкой – это универсальное и многофункциональное устройство для решения задач по проверке, тестированию и диагностике электрооборудования. Богатые возможности и компактный размер делают эту модель отличным решением как для домашнего использования, так и для профессиональных измерений в полевых условиях.
Технические особенности
- Замеры в формате True RMS.
- Определение силы, полярности и частоты тока, сопротивления, напряжения, температуры.
- Проверка диодов, светодиодов, транзисторов, ёмкости конденсаторов.
- Отображение MIN/MAX показаний.
- Фиксация значений на экране кнопкой HOLD.
- Допускается подключение токовых клещей.
- Автоотключение через 15 мин. бездействия.
Полезные функции
В режиме REL портативный мультиметр RGK DM-30 с поверкой исключает из результата заранее зафиксированную опорную величину, благодаря чему можно повысить точность работы при проверках малых сопротивлений и конденсаторов небольшой емкости. Также относительные измерения помогают минимизировать влияние электромагнитных шумов и потерь на тестовых кабелях на достоверность показаний.
Функция NCV превращает прибор в детектор напряжения и помогает определить наличие переменного напряжения бесконтактным методом. Чаще всего применяется для проверки ноля и фазы. При необходимости мультиметр можно перевести в низковольтный режим для фиксации сигнала <48 В.
Такие функции, как вычисление коэффициента заполнения и фильтр V.F.C. применяются для диагностики импульсного (ШИМ) оборудования и схем.
Измерение температуры

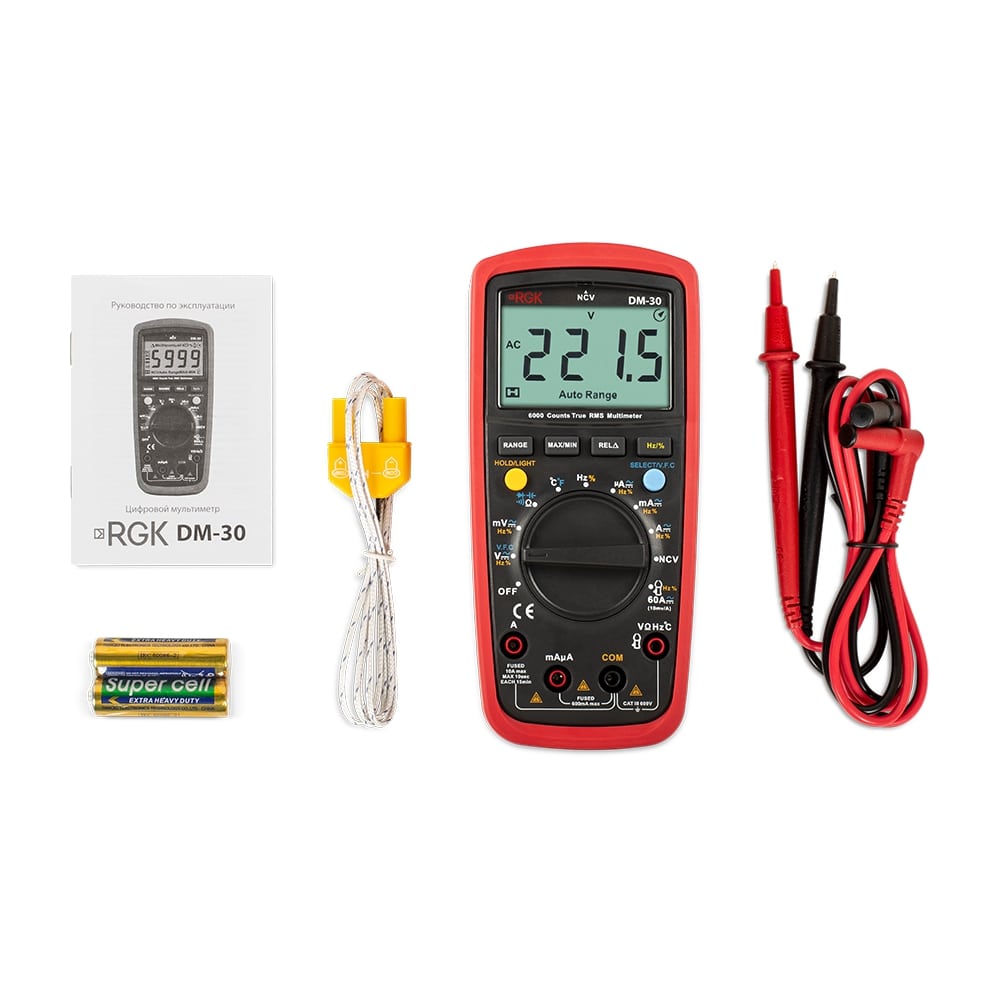

В комплект поставки прибора включена термопара, которая позволяет измерить температуру до 100ºС. При подключении более продвинутых сенсоров типа “К” предел фиксируемых значений повышается до 400ºС.
Безопасность
Профессиональный мультиметр RGK DM-30 с поверкой соответствует стандарту CAT III 600В, благодаря чему может применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Встроенные предохранители, изоляция разъемов и светозвуковая сигнализация, защищают устройство от перегрузки и непредвиденных скачков напряжения.
| RGK DM-30 с поверкой | |||
|---|---|---|---|
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | |
| 60,00 мВ | 0,01 мВ | ±(0,005*U+2 е.м.р.) | |
| 600,0 мВ | 0,1 мВ | ||
| 6,000 В | 0,001 В | ±(0,007*U+3 е.м.р.) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| Примечание – U – измеренное значение напряжения постоянного тока, мВ, В | |||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 60,00 мВ | от 45 до 1000 | 0,01 мВ | ±(0,01*U+3 е.м.р.) |
| 600,0 мВ | 0,1 мВ | ||
| 6,000 В | 0,001 В | ±(0,008*U+3 е.м.р.) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| Примечание – U – измеренное значение напряжения переменного тока, мВ, В | |||
| Параметры измерения электрического сопротивления постоянному току | |||
|---|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 600,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) | |
| 6,000 кОм | 0,001 кОм | ||
| 60,00 кОм | 0,01 кОм | ±(0,008*R+2 е.м.р.) | |
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ±(0,012*R+3 е.м.р.) | |
| 60,00 МОм | 0,01 МОм | ±(0,015*R+5 е.м.р.) | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | |||
| Параметры измерения электрической емкости | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, , нФ, мкФ, мФ | |
| 9,999 нФ | 0,001 нФ | ±(0,04*C+10 е.м.р.) | |
| 99,99 нФ | 0,01 нФ | ±(0,04*C+5 е.м.р.) | |
| 999,9 нФ | 0,1 нФ | ||
| 9,999 мкФ | 0,001 мкФ | ||
| 99,99 мкФ | 0,01 мкФ | ||
| 999,9 мкФ | 0,1 мкФ | ||
| 9,999 мФ | 0,001 мФ | ±0,01*C | |
| 99,99 мФ | 0,01 мФ | ||
| Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ | |||
| Параметры измерения частоты | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |
| 99,99 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) | |
| 999,9 Гц | 0,1 Гц | ||
| 9,999 кГц | 0,001 кГц | ||
| 99,99 кГц | 0,01 кГц | ||
| 999,9 кГц | 0,1 кГц | ||
| 9,999 МГц | 0,001 МГц | ||
| Примечание – F – измеренное значение частоты, Гц, кГц, МГц Нижний предел измерений – 9,999 Гц | |||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |||
| Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С1 | |
| от –20 до 0 | 1 | ±3 е.м.р. | |
| св. 0 до +100 | ±(0,01*T+3 е.м.р.) | ||
| св. +100 до +400 | ±(0,02*T+3 е.м.р.) | ||
| Примечание: T – измеренное значение температуры, °С 1Погрешность нормирована без учета погрешности используемой термопары | |||
| Параметры измерения силы переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 600,0 мкА | от 45 до 1000 | 0,1 мкА | ±(0,01*I+3 е.м.р.) |
| 6000 мкА | 1 мкА | ||
| 60,00 мА | 0,01 мА | ||
| 600,0 мА | 0,1 мА | ||
| 6,000 А | 0,001 А | ±(0,012*I+3 е.м.р.) | |
| 10,00 А | 0,01 А | ||
| Примечание – I – измеренное значение силы переменного тока, мкА, мА, А | |||
| Параметры измерения силы постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 600,0 мкА | 0,1 мкА | ±(0,007*I+2 е.м.р.) |
| 6000 мкА | 1 мкА | |
| 60,00 мА | 0,01 мА | |
| 600,0 мА | 0,1 мА | |
| 6,000 А | 0,001 А | ±(0,01*I+3 е.м.р.) |
| 10,00 А | 0,01 А | |
| Примечание – I – измеренное значение силы постоянного тока, мкА, мА, А | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK DM-30 | 0,1 |
| Основные технические характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Максимальное напряжение между входами мультиметра и землей | 600 В (истинное среднеквадратичное значение) |
| Индикация перегрузки | OL |
| Защита на входе мкА/мА | предохранитель FF 600 мА, 600 В, (Ø6х32 мм) |
| Защита на входе 10 А | предохранитель F 10 А Н, 600 В, (Ø6х25 мм) |
| Защита от перегрузки | PTC-термистор, 600 В |
| Выбор диапазона | автоматический/ручной |
| Нормальные условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, % | от +18 до +28от 30 до 80 |
| Рабочие условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, % | от 0 до +40 75 при температуре от 0 до +30 °С50 при температуре св. +30 до +40 °С |
| Температура храненияВлажность хранения | от -20°С до +50°Сдо 80% |
| Рабочая высота над уровнем моря | до 2000 м |
| Соответствие категории измерений | САТ III 600 В |
| Параметры электрического питания:– напряжение постоянного тока | 3 В |
| Питание | 2 батареи АА х 1,5 В |
| Габаритные размеры (длина х ширина х высота) | 175 х 81 х 47 мм |
| Масса (без батарей) | 0,325 кг |
