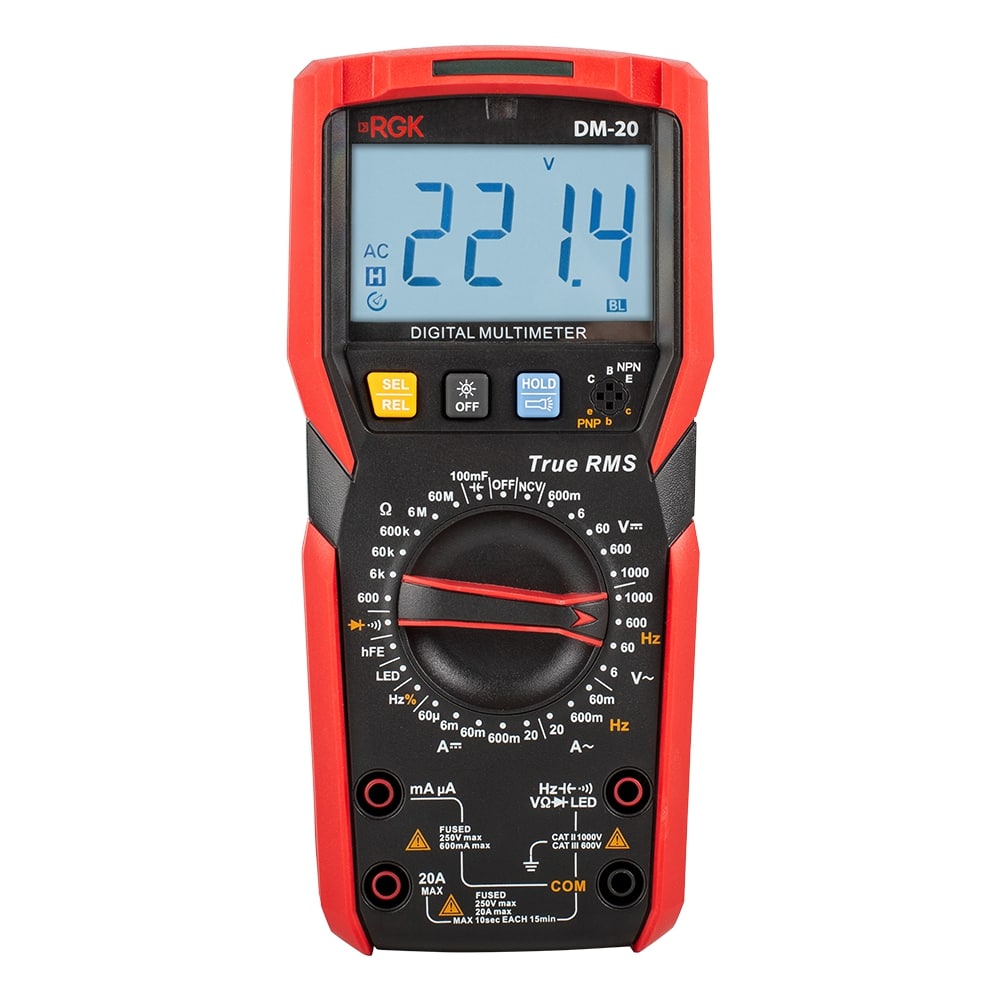

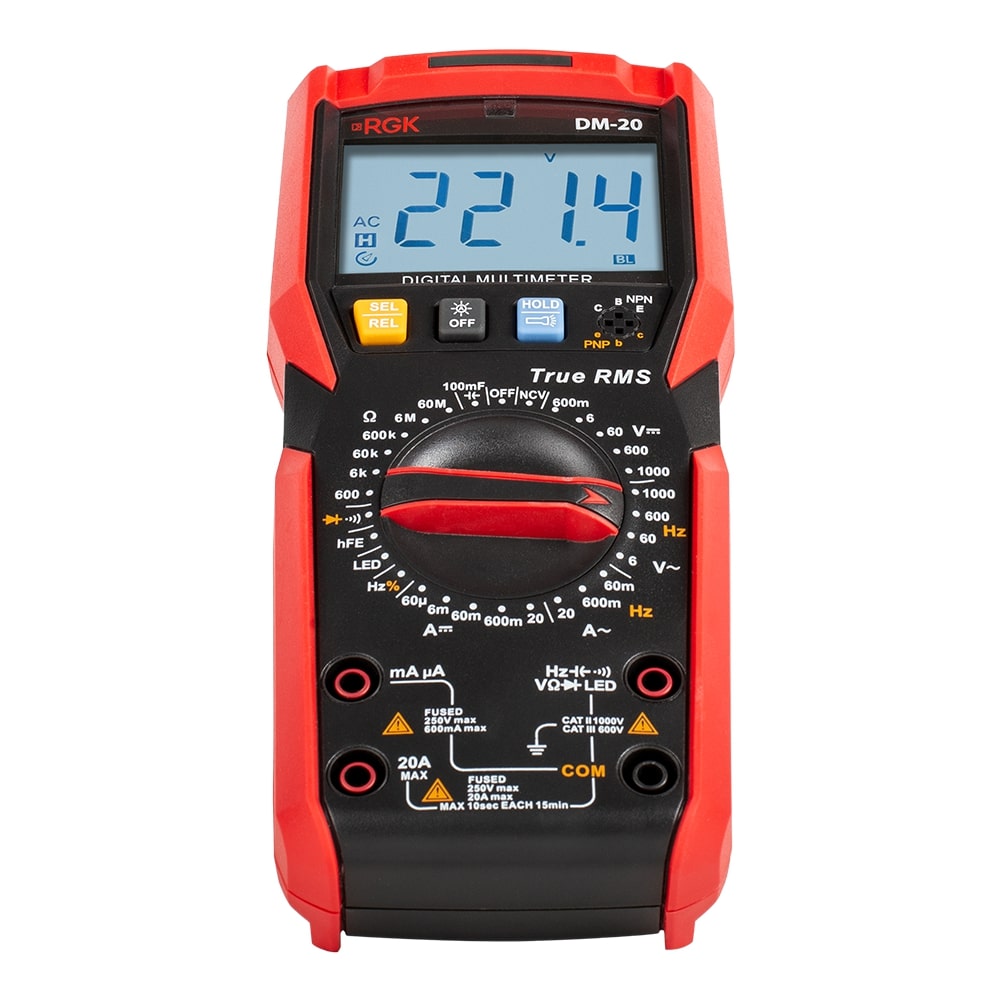

Цифровой мультиметр RGK DM-20 с поверкой – это надежный и безопасный прибор для измерения целого ряда параметров электросетей и оборудования, прозвонки цепей, тестирования различных компонентов электроприборов. Благодаря широкому арсеналу функций и измерительных режимов эта портативная модель может использоваться как в быту, так и в таких профессиональных отраслях, как строительство, сервисное обслуживание и др.
Ключевые преимущества
Получение True RMS значений.
Определение силы, полярности и частоты тока, сопротивления, напряжения.
В режиме REL многофункциональный RGK DM-20 с поверкой исключает из результата заранее зафиксированную опорную величину. Это полезно в тех случаях, когда нужно уменьшить влияние внешних факторов, таких как электромагнитные шумы или потери на измерительных проводах.Относительные измерения также повышают точность при работе с конденсаторами малой емкости.
Функция NCV работает как детектор напряжения, за счет чего помогает определить нулевой и фазный провод. Дополнительно можно активировать низковольтный режим для фиксации сигнала <48 В.
Безопасность
Прибор соответствует стандартам CAT III 600В и CAT II 1000В, благодаря чему может применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Встроенные механизмы защиты предохраняют устройство от перегрузки и перенапряжения. О превышении предела измерений сообщает светозвуковая сигнализация.
Эргономика и удобство работы

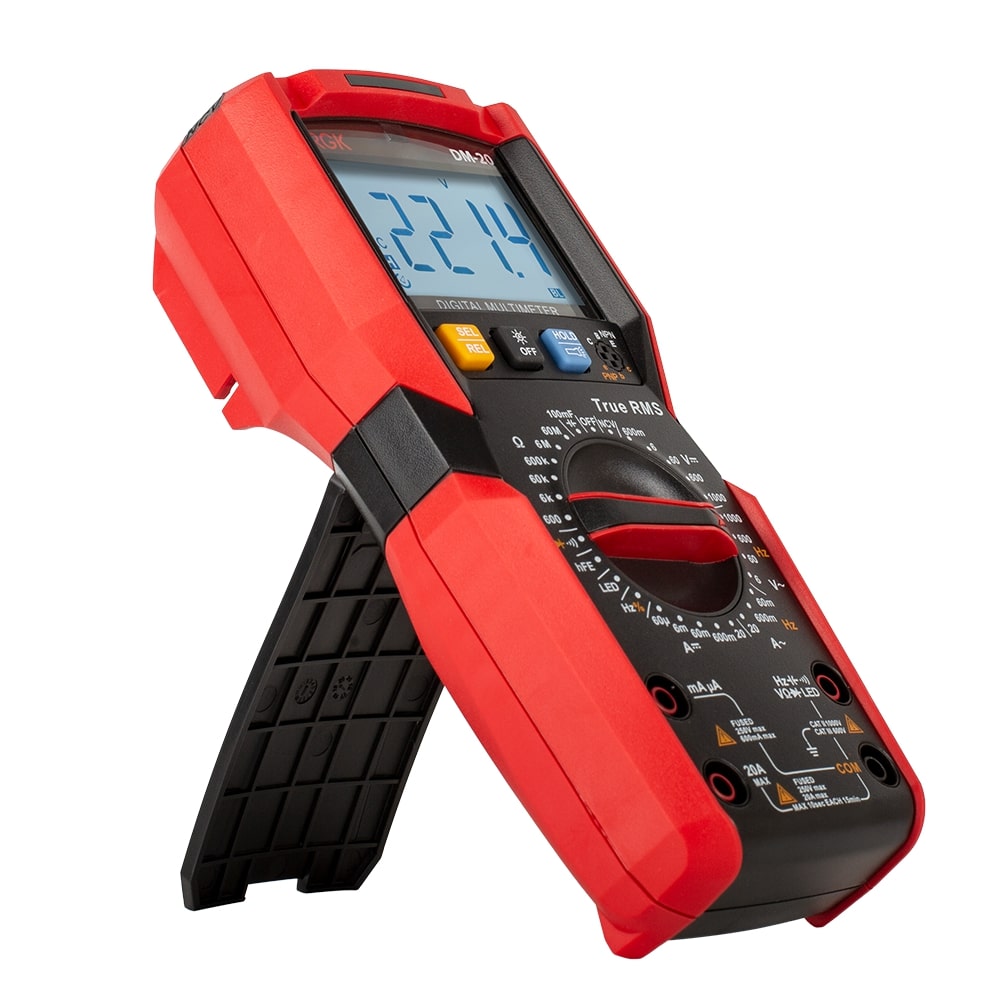

При работе в темноте профессиональный мультиметр RGK DM-20 с поверкой самостоятельно, с помощью специального сенсора определит недостаточный уровень освещения и включит подсветку дисплея. Для повышения безопасности и комфорта измерений рабочую область можно дополнительно подсветить встроенным светодиодным фонарем. Полученные значения фиксируются на экране кнопкой HOLD, что позволяет удобно произвести запись в журнал. С помощью откидной поставки можно надежно установить прибор на горизонтальную поверхность и освободить руки для удобных манипуляций с щупами и другим оборудованием.
RGK DM-20 с поверкой
Параметры измерения напряжения постоянного тока
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
600,0 мВ
0,1 мВ
±(0,005*U+4 е.м.р.)
6,000 В
0,001 В
±(0,007*U+5 е.м.р.)
60,00 В
0,01 В
±(0,007*U+3 е.м.р.)
600,0 В
0,1 В
1000 В
1 В
±(0,007*U+3 е.м.р.)
Примечание – U – измеренное значение напряжения постоянного тока, мВ, В
Параметры измерения напряжения переменного тока
Пределы измерений, В
Частота, Гц
Разрешение (единица младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсолютной погрешности измерений, мВ
6,000
от 45 до 400
0,001
±(0,008*U+5 е.м.р.)
60,00
0,01
600,00
0,1
1000
1
±(0,01*U+10 е.м.р.)
6,000
св. 400 до 1000
0,001
±(0,01*U+8 е.м.р.)
60,00
0,01
±(0,015*U+8 е.м.р.)
600,00
0,1
1000
1
±(0,018*U+12 е.м.р.)
Примечание – U – измеренное значение напряжения переменного тока, В
Параметры измерения электрического сопротивления постоянному току
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом
0,1 Ом
±(0,008*R+5 е.м.р.)
6,000 кОм
0,001 кОм
±(0,008*R+3 е.м.р.)
60,00 кОм
0,01 кОм
600,0 кОм
0,1 кОм
6,000 МОм
0,001 МОм
±(0,015*R+5 е.м.р.)
60,00 МОм
0,01 МОм
±(0,015*R+25 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения электрической емкости
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
6,000 нФ
0,001 нФ
±(0,05*C+35 е.м.р.)
60,00 нФ
0,01 нФ
±(0,025*C+20 е.м.р.)
600,0 нФ
0,1 нФ
6,000 мкФ
0,001 мкФ
60,00 мкФ
0,01 мкФ
600,0 мкФ
0,1 мкФ
6,000 мФ
0,001 мФ
±(0,06*C+10 е.м.р.)
60,00 мФ
0,01 мФ
±0,1*C
100,0 мФ
0,1 мФ
Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения силы постоянного тока
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А
60,00 мкА
0,01 мкА
±(0,008*I+8 е.м.р.)
6,000 мА
0,001 мА
60,00 мА
0,01 мА
600,0 мА
0,1 мА
20,00 А
0,01 А
±(0,02*I+5 е.м.р.)
Примечание – I – измеренное значение силы постоянного тока, мкА, мА, А
Параметры измерения силы переменного тока
Пределы измерений
Частота, Гц
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, мА, А
60,00 мА
от 45 до 400
0,01 мА
±(0,01*I+12 е.м.р.)
600,0 мА
0,1 мА
±(0,02*I+3 е.м.р.)
20,00 А
0,01 А
±(0,03*I+5 е.м.р.)
60,00 мА
св. 400 до 1000
0,01 мА
±(0,015*I+12 е.м.р.)
600,0 мА
0,1 мА
±(0,025*I+5 е.м.р.)
20,00 А
0,01 А
±(0,035*I+8 е.м.р.)
Примечание – I – измеренное значение силы переменного тока, мА, А
Параметры измерения частоты
Пределы измерений
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц
0,01 Гц
±(0,001*F+4 е.м.р.)
600,0 Гц
0,1 Гц
6,000 кГц
0,001 кГц
60,00 кГц
0,01 кГц
600,0 кГц
0,1 кГц
10,00 МГц
0,01 МГц
Примечание – F – измеренное значение частоты, Гц, кГц, МГц Нижний предел измерений – 10 Гц
Температурные коэффициенты
Модификация
Температурный коэффициент/°С
RGK DM-20
0,1
Основные технические характеристики
Наименование характеристики
Значение
Разрядность дисплея
6000
Максимальное напряжение между входами мультиметра и землей
1000 В (истинное среднеквадратичное значение)
Индикация перегрузки
OL
Защита на входе мкА/мА
предохранитель F1: 630 мА, 250 В, (Ø5х20 мм)
Защита на входе 20 А
предохранитель F2: 20 А, 250 В, (Ø5х20 мм)
Выбор диапазона
ручной
Отображение полярности
автоматическая индикация
Нормальные условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, %
от +18 до +28от 30 до 80
Рабочие условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, %
от 0 до +40 75 при температуре от 0 до +30 °С50 при температуре св. +30 до +40 °С
Температура храненияВлажность хранения
-20°С до +50°Сдо 80%
Рабочая высота над уровнем моря
до 2000 м
Соответствие категории измерений
САТ III 600 B, САT II 1000 B
Питание
4 батареи ААА х 1,5 В
Параметры электрического питания:– напряжение постоянного тока
