Описание

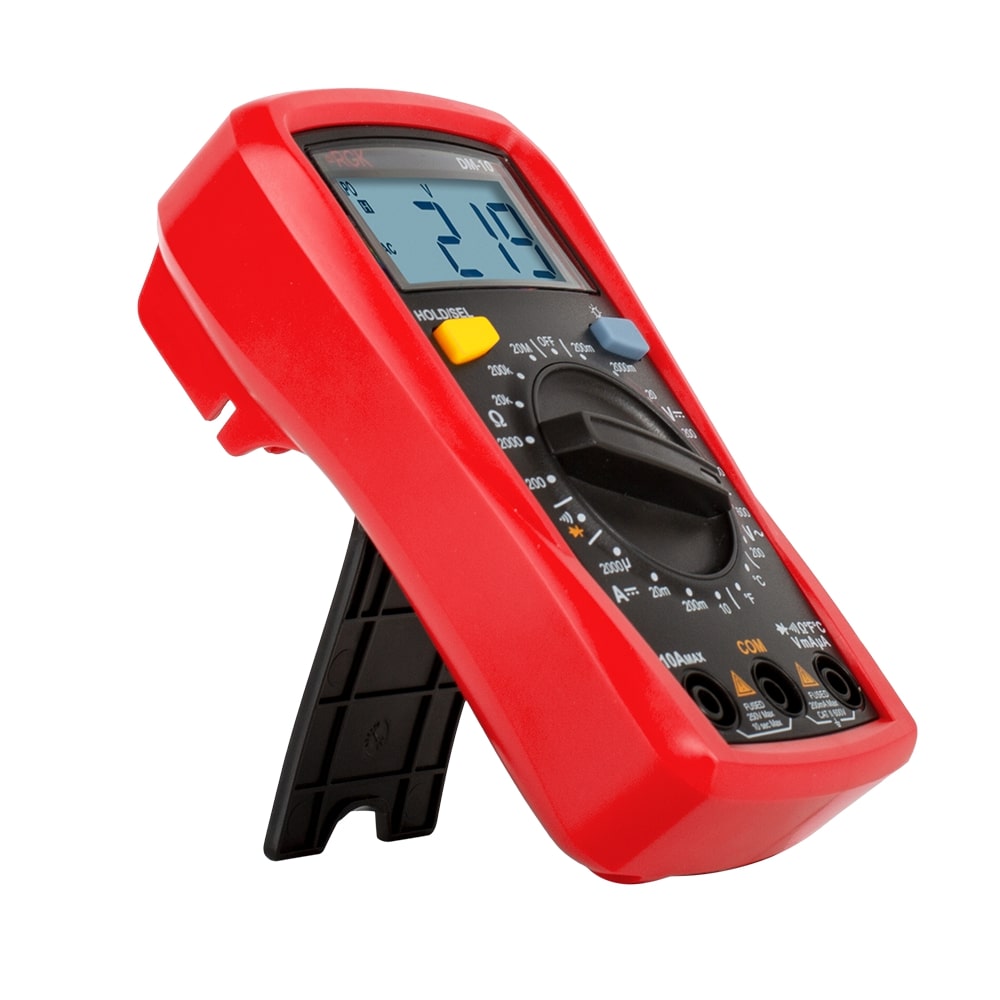

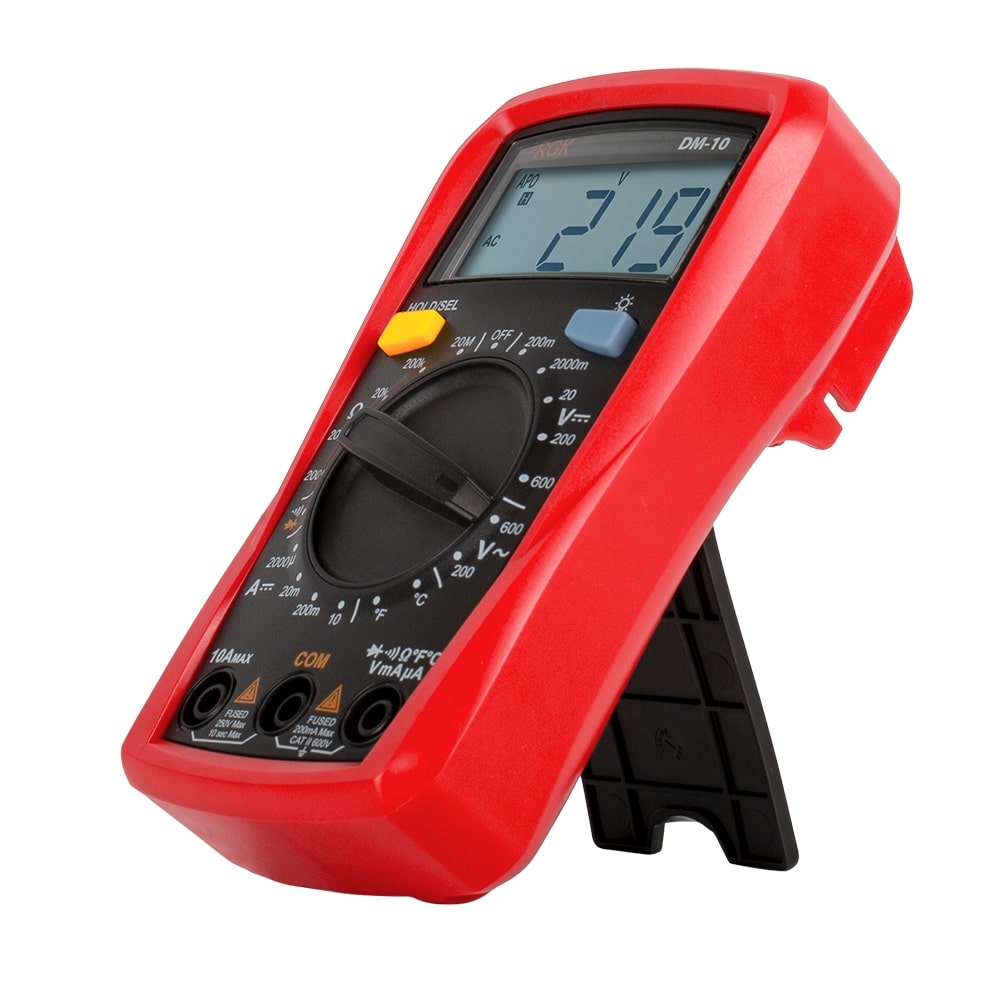

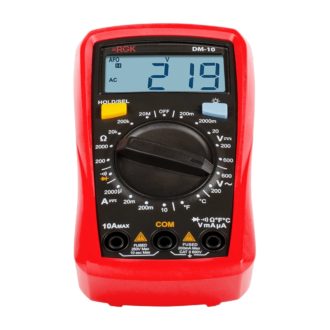

Цифровой мультиметр RGK DM-10 – это прибор для измерения различных параметров электросетей, диагностики оборудования, проверки диодов на работоспособность и прозвонки цепей. За счет компактных размеров и легкости освоения основных функций, эта модель – отличный выбор для домашнего использования.
Ключевые преимущества
- Измерение силы постоянного тока, напряжения, сопротивления, температуры.
- Разрядность измерительной шкалы 3 ½.
- Подсветка дисплея. Кнопка HOLD для фиксации значений.
- Небольшой вес – 185 г.
Принцип действия
Устройство реагирует на электромагнитное поле переменного тока и сигнализирует об этом звуковым оповещением и световым индикатором. По мере увеличения фиксируемого напряжения повышается частота звуковых сигналов, а цвет наконечника изменяется с зеленого на красный.
Работает быстро и просто

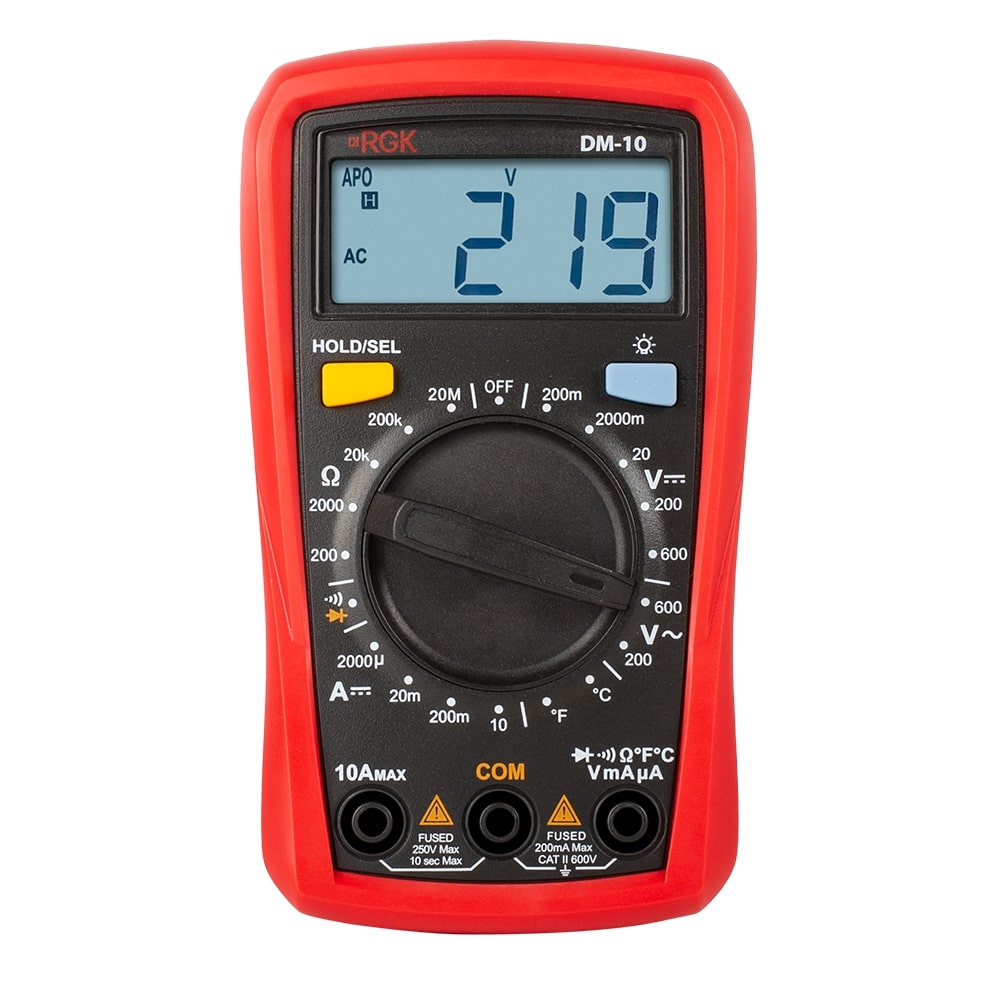

Пределы и режимы измерений удобно устанавливаются поворотным регулятором. Показания выводятся на дисплей портативного мультиметра RGK DM-10 крупным, легко различимым шрифтом и обновляются 2-3 раза в секунду. При проверке диодов предусмотрена отдельная индикация для тех тестовых ситуаций, когда цепь с объектом проверки разомкнута, или он подключен в обратном направлении.
Безопасность
При достижении предельных значений 600В/10А на входных каналах срабатывает звуковая сигнализация. Прибор защищен от скачков напряжения по классу CAT II 600В.
Измерение температуры

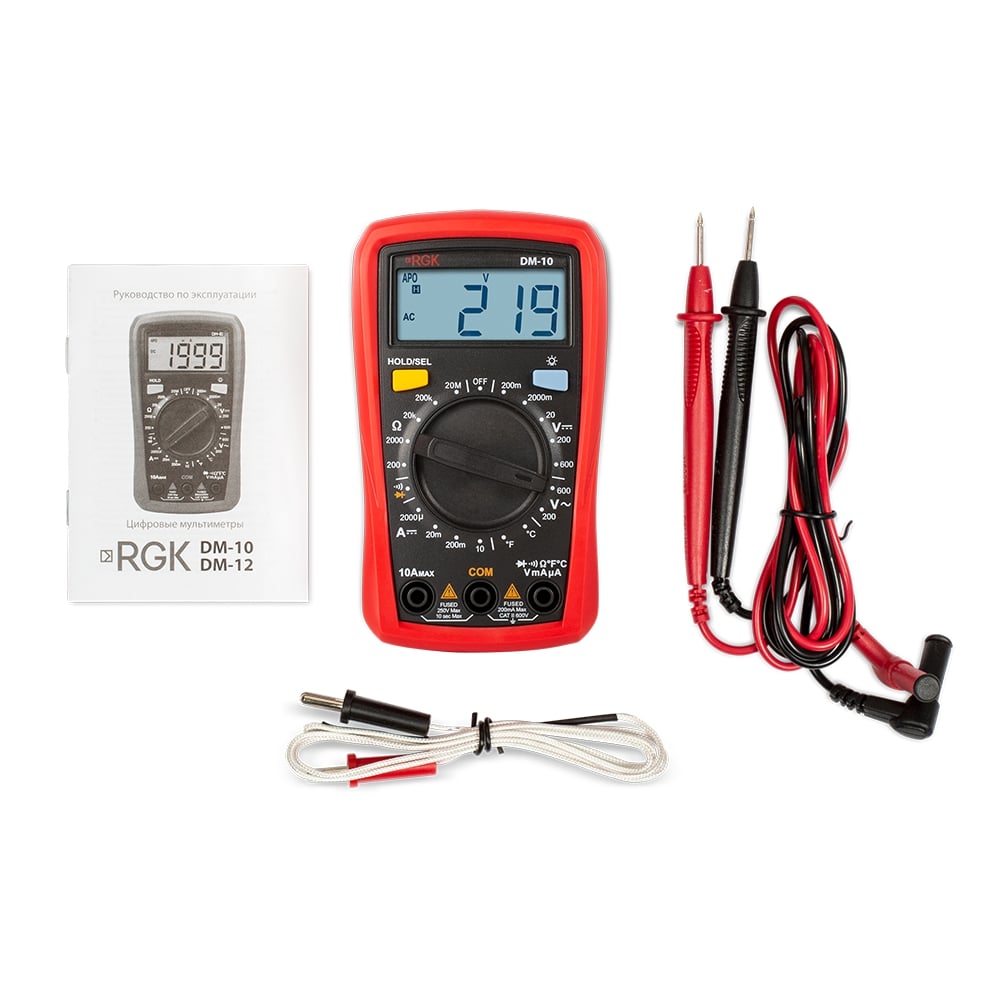

С помощью комплектной термопары мультиметром можно измерять температуру до 80ºС. При подключении более продвинутых сенсоров типа “К” предел измерений повышается до 250ºС.
Система питания и обслуживание
Прибор запитывается двумя элементами питания типа ААА, один набор которых включен в комплекте поставки. В целях экономии заряда батарей мультиметр с датчиком температуры RGK DM-10 автоматически отключается через 15 мин. бездействия. Обслуживание устройства не требует специальных знаний и больших временных затрат. Для всех рутинных операций, таких как замена батареек или предохранителей, не требуется ничего кроме отвертки и инструкции.
| RGK DM-10 | |||
|---|---|---|---|
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | |
| 200,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) | |
| 2000 мВ | 1 мВ | ±(0,005*U+2 е.м.р.) | |
| 20,00 В | 0,01 В | ±(0,007*U+3 е.м.р.) | |
| 200,0 В | 0,1 В | ||
| 600 В | 1 В | ||
| Примечание – U – измеренное значение напряжения постоянного тока, мВ, В | |||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 200,0 | от 40 до 400 | 0,1 | ±(0,012*U+3 е.м.р.) |
| 600 | 1 | ||
| Примечание – U – измеренное значение напряжения переменного тока, В | |||
| Параметры измерения электрического сопротивления постоянному току | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 200,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
| 2000 Ом | 1 Ом | ±(0,008*R+2 е.м.р.) |
| 20,00 кОм | 0,01 кОм | |
| 200,0 кОм | 0,1 кОм | |
| 20,00 МОм | 0,01 МОм | ±(0,012*R+3 е.м.р.) |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Диапазон измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С1 |
| от –20 до 0 | 1 | ±4 е.м.р. |
| св. 0 до +100 | ±(0,01*T+4 е.м.р.) | |
| св. +100 до +600 | ±(0,02*T+4 е.м.р.) | |
| Примечание – T – измеренное значение температуры, °С 1Погрешность нормирована без учета погрешности используемой термопары | ||
| Термопара типа К, входящая в комплект поставки, пригодна для измерения температур только до 80ºС. | ||
| Параметры измерения силы постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 2000 мкА | 1 мкА | ±(0,01*I+2 е.м.р.) |
| 20,00 мА | 0,01 мА | |
| 200,0 мА | 0,1 мА | |
| 10,00 А | 0,01 А | |
| Примечание – I – измеренное значение силы постоянного тока, мкА, мА, А | ||
| Если входной ток превышает 10 А, включается звуковой сигнал при токе более 10 А на дисплее появляется символ “OL”. | ||
| Защита от перегрузки: Гнездо μA mA: предохранитель F1 0,2А/250В Ø5х20 мм.Гнездо 10 А: предохранитель F2 10А/250В Ø5х20 мм. | ||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK DM-10 | 0,1 |
| Основные технические характеристики | |
| Наименование характеристики | Значение |
| Максимальное напряжение между входами мультиметра и землей | 600 В (среднеквадратичное значение) |
| Защита на входе мкА/мА | предохранитель 200 мА, 250 В, (Ø5х20 мм) |
| Защита на входе 10А | предохранитель 10 А, 250 В, (Ø5х20 мм) |
| Выбор предела измерения | ручной |
| Подсветка дисплея | с ручным управлением автоотключение через 30 с |
| Максимальное отображаемое значение дисплея | 2000 |
| Нормальные условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, % | от +18 до +28от 30 до 80 |
| Рабочие условия измерений:– температура окружающего воздуха, °С– относительная влажность воздуха, % | от 0 до +40 75 при температуре от 0 до +30 °С50 при температуре св. +30 до +40 °С |
| Температура хранения | -10°С до +50°С |
| Рабочая высота над уровнем моря | до 2000 м |
| Класс защиты от перенапряжения | CAT II 600 В |
| Класс загрязнения | 2 |
| Требования безопасности | EN 61010-1:2010EN 61010-2-030:2010EN61326:2013 |
| Источник питания | 2 батареи ААА х 1,5 В |
| Параметры электрического питания:– напряжение постоянного тока | 3 В |
| Габаритные размеры | 134 х 78 х 46 мм |
| Масса | 0,185 кг |
