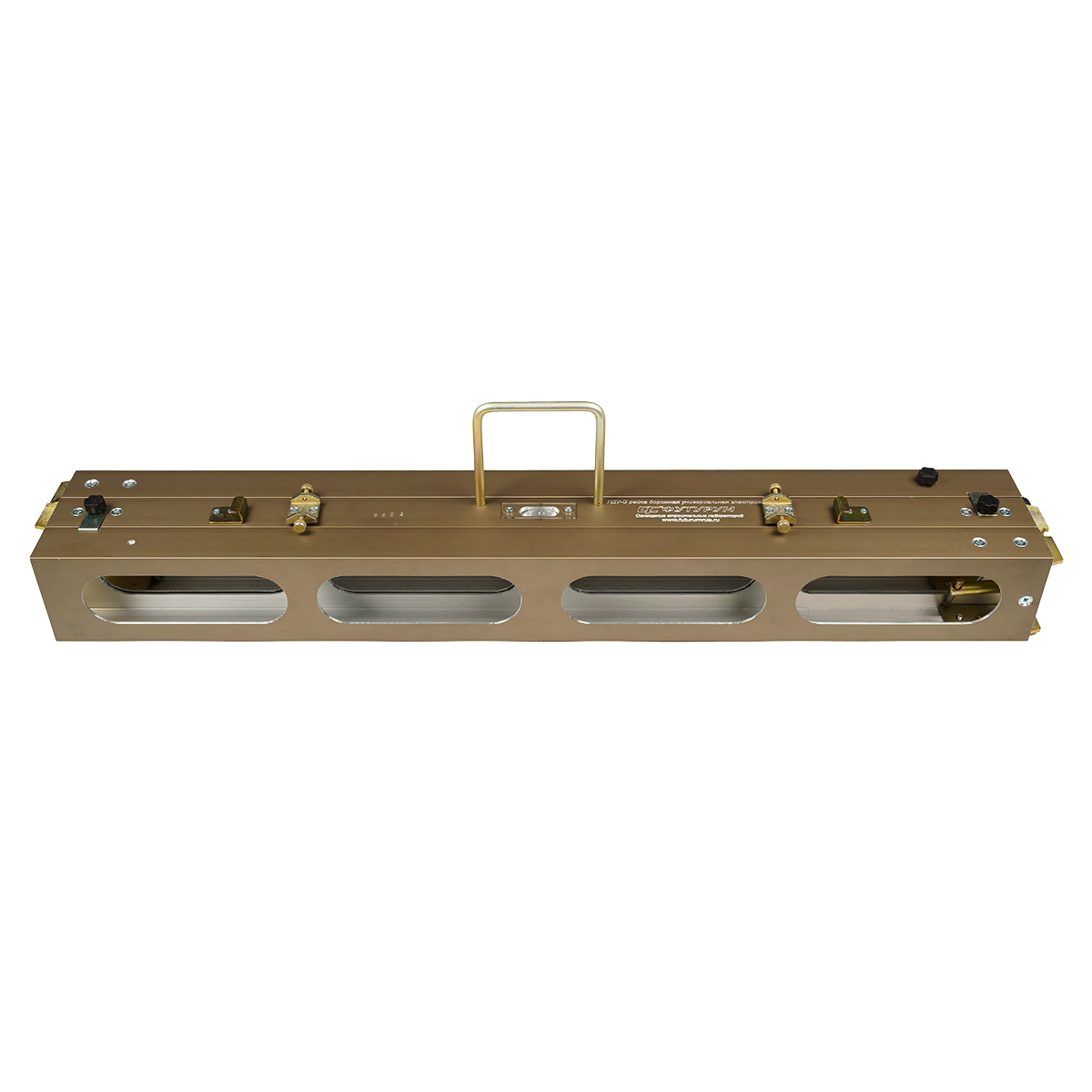

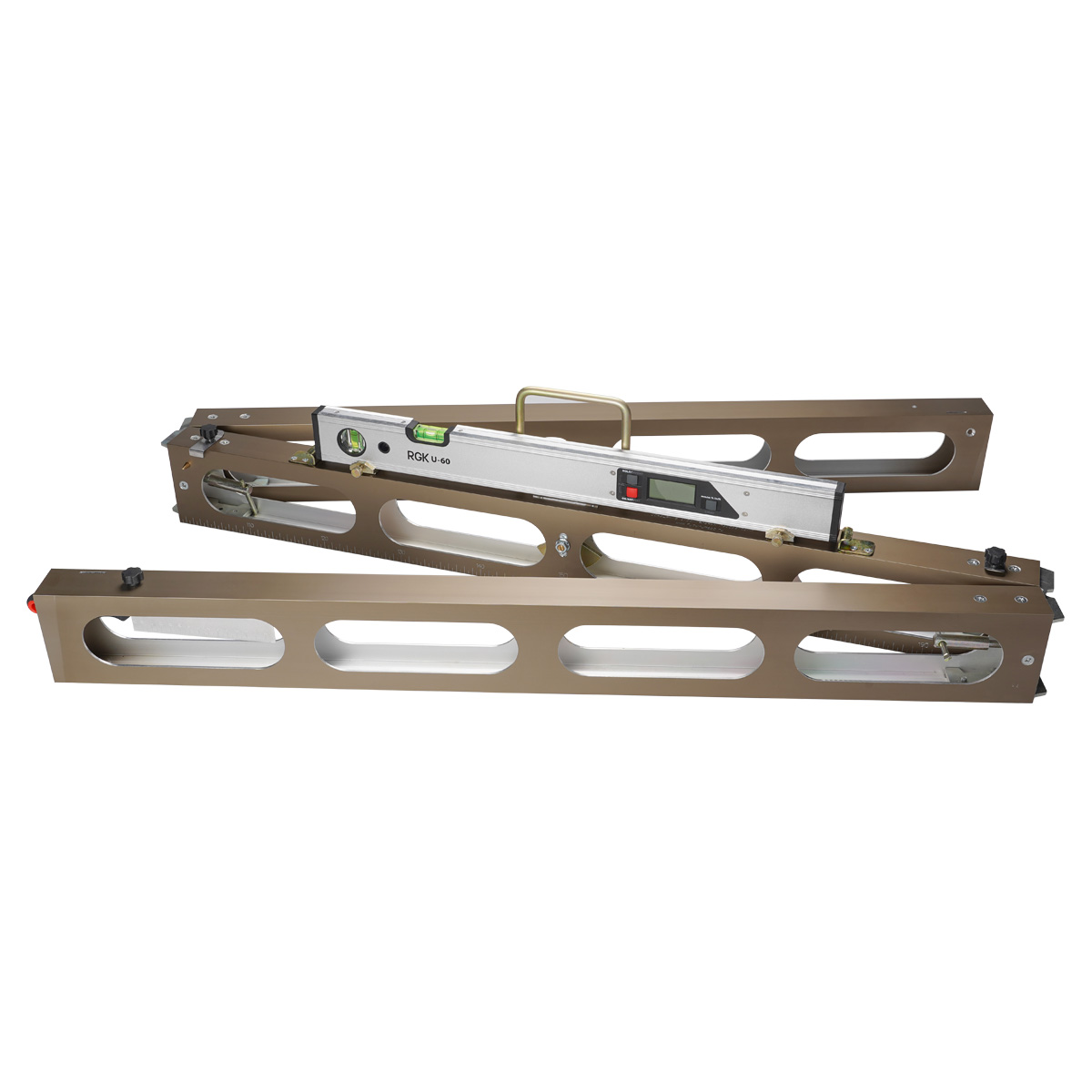

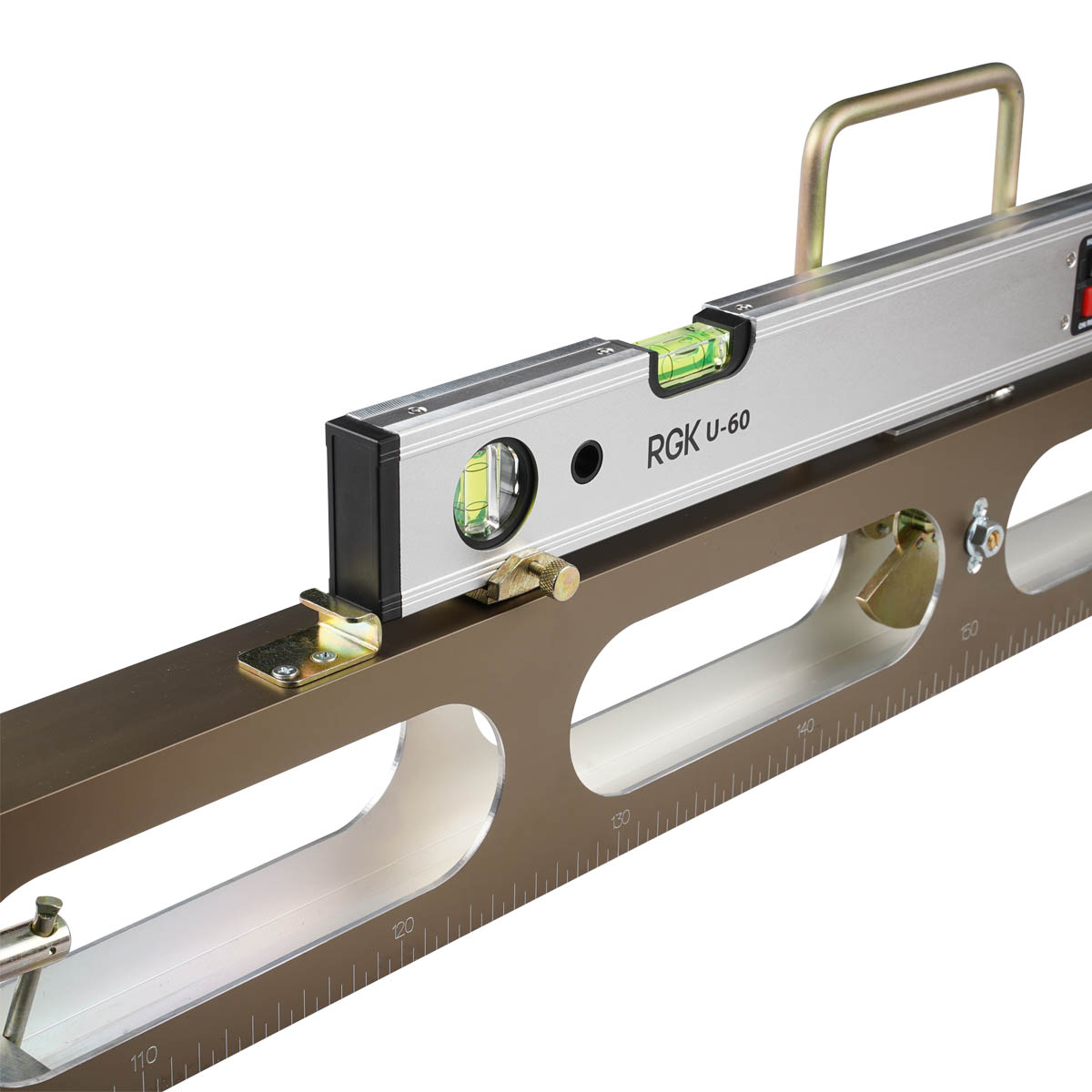

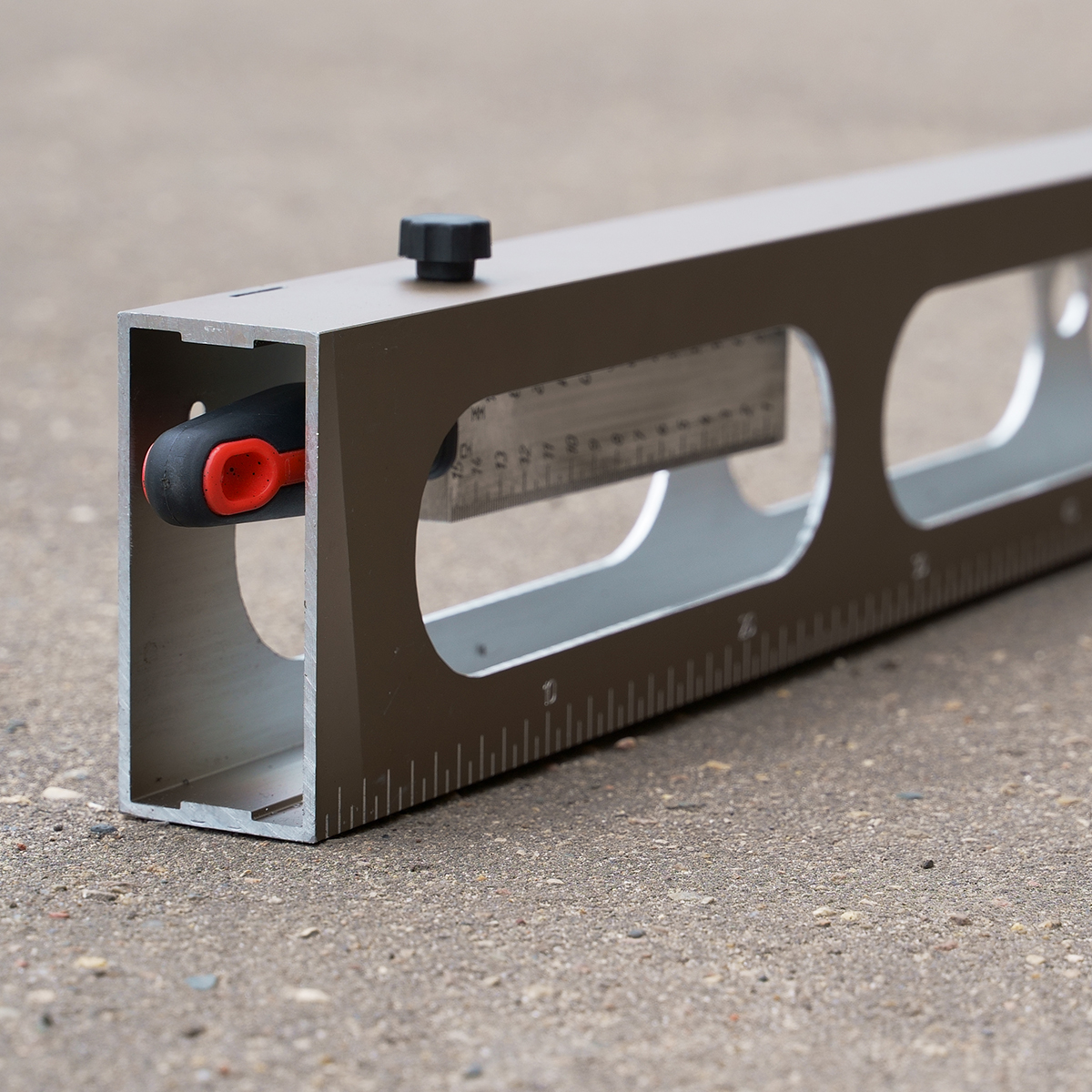

РДУ ФУТУРУМ КОНДОР Э – трехсекционный прибор для измерений неровностей дорожного полотна, крутизны насыпей и откосов при проведении ремонтных работ, а также при расследовании ДТП. Для измерения просветов рейка оснащена клинковым промерником. В отличие от механического аналога, данная модель оборудована съемным электронным уровнем, что повышает точность измерения.
Параметрические показатели
- Длина в разложенном виде 3 м.
- Встроенный эклиметр.

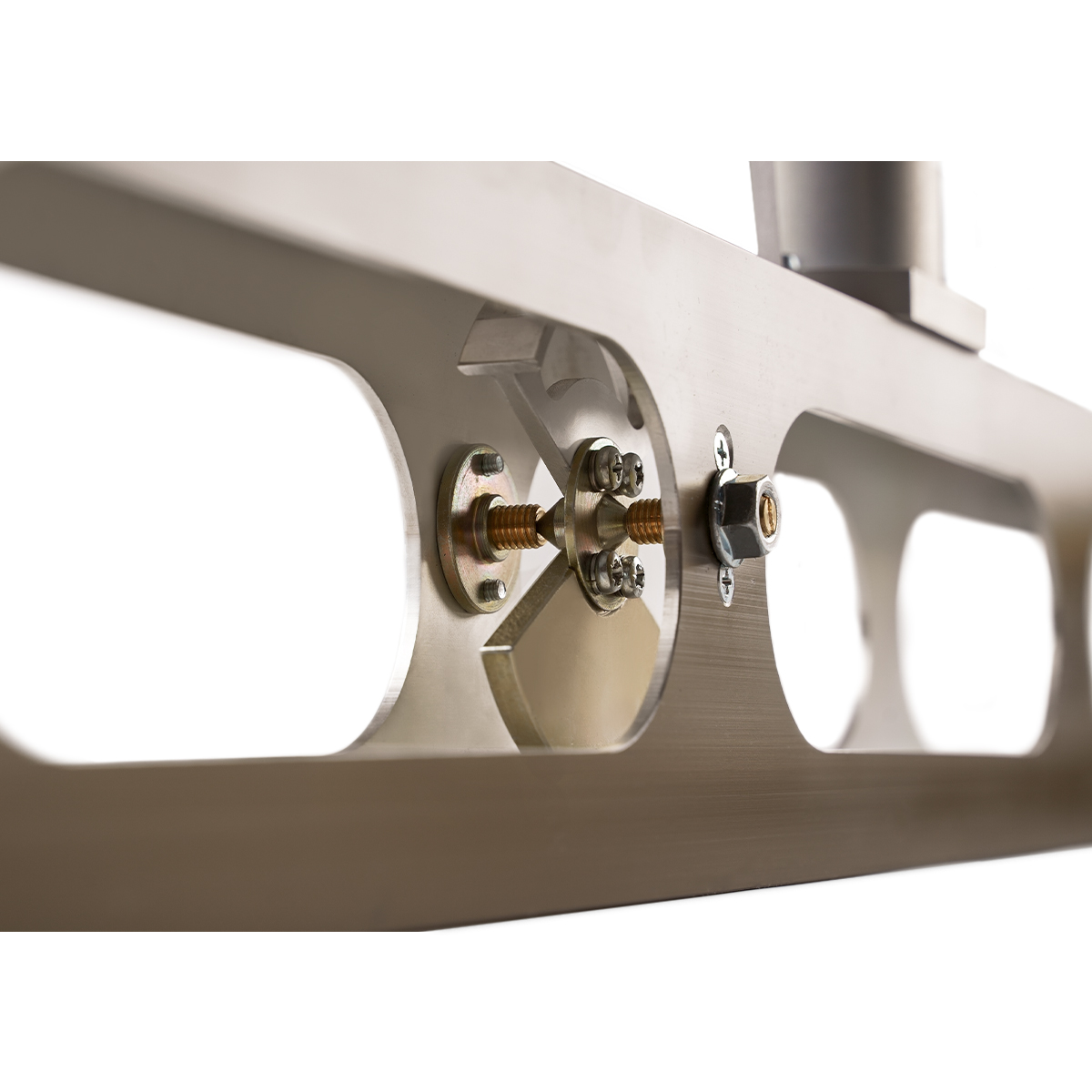

- Ребра жесткости во внутренней стороне конструкции.
- Масса не более 11 кг.
| РДУ КОНДОР-Э с поверкой |
|---|
| Диапазон измерений длины | от 0 до 3000 мм |
|---|
| Пределы допускаемой абсолютной погрешности измерений длины | ± 2 мм |
|---|
| Цена деления шкалы рейки | 5 мм |
|---|
| Длина рейки в рабочем состоянии | 3000 ± 2 мм |
|---|
| Ширина опорной грани рейки | 50 ± 2 мм |
|---|
| Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не более | 0,4 |
|---|
| Предельно допускаемое отклонение опорной грани от плоскостности | 0,2 мм |
|---|
| Предельно допускаемое отклонение боковой грани рейки от прямолинейности | 10 мм |
|---|
| Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) | 18º26′ (1:3), 26º34′ (1:2), 33º41′ (1:1,5), 45º (1:1) |
|---|
| Предельно допускаемое отклонение шкалы эклиметра от номинальных значений | ± 2º30′ |
|---|
| Ширина плоских граней клинового промерника | 50,0±0,5 мм |
|---|
| Угол между гранями клинового промерника | 5º45’±5′ |
|---|
| Диапазон измерений неровностей (просветов под рейкой) | от 1 до 15 мм |
|---|
| Дискретность измерений неровностей (просветов под рейкой) | 1 мм |
|---|
| Шаг меток шкалы измерений неровностей | 10,0±0,1 мм |
|---|
| Диапазон измерений толщины слоев покрытий | от 5 до 150 мм |
|---|
| Цена деления шкалы измерений толщины слоев покрытия | 5 мм |
|---|
| Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)ºС, не более | ± 0,5 мм |
|---|

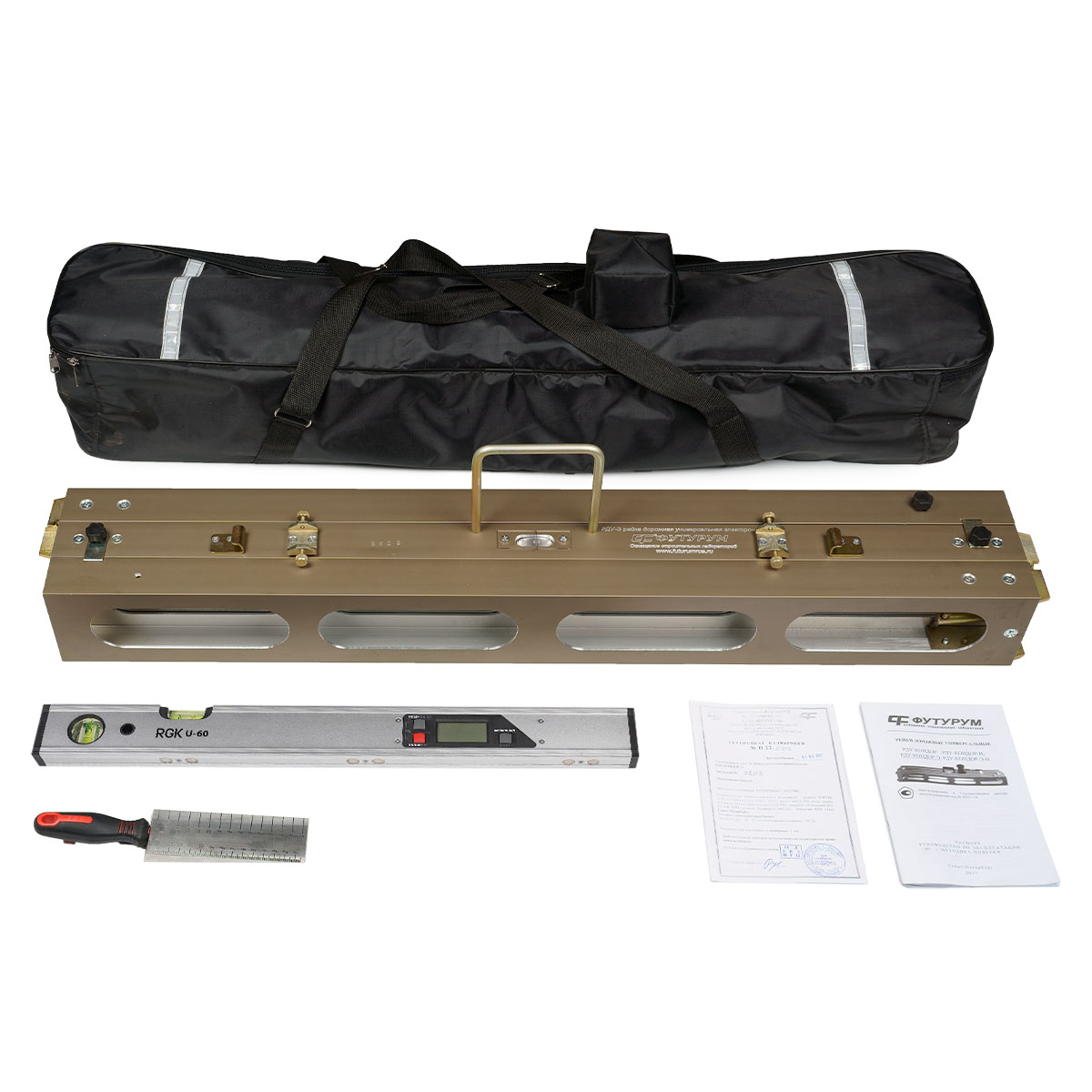

| Габаритные размеры рейки в чехле, не более: | 1070 х 180 х 250 мм |
|---|
| Масса рейки в чехле, не более | 10,7 кг |
|---|
| Средняя наработка на отказ | 1000 час |
|---|
| Средняя загрузка | 1,5 часов в сутки |
|---|
| Срок службы | 5 лет |
|---|
